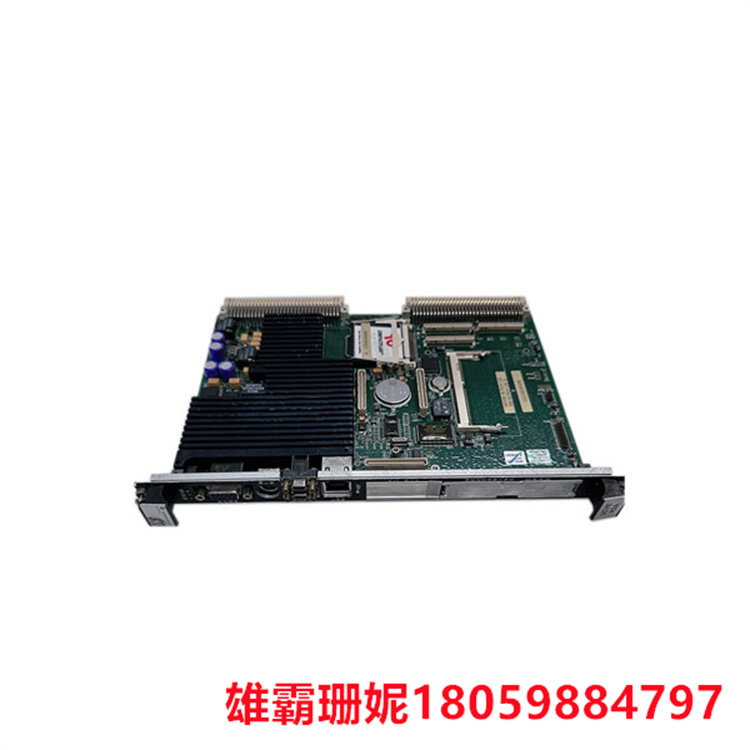

IS215UCVEH2AE 双面控制器板 面板的顶部和底部都有一个固定螺钉

IS215UCVEH2AE是通用电气Mark VI Speedtronic控制系统的组成部分。该板用作 VME 控制卡。VME 卡架是 Mark VI 的标准机架，可用作 13 插槽或 21 插槽机架。

IS215UCVEH2AE是一个带有附加前面板的矩形板。面板的顶部和底部都有一个固定螺钉，以帮助在将电路板安装到机架系统后将其固定到位.前面板包括一个以太网端口、两个 COM 端口和一个 LAN 端口。它还有一个夹层卡的开口。

电路板本身包括板体内的垂直引脚连接器和沿电路板边缘的直角引脚连接器。此外，该板还具有多个集成电路、电阻器、电容器、扼流圈和其他组件。此外，在电路板中心有一个成一定角度安装的小电路板，以及位于电路板一半以上的散热器盖。

请注意，我们的库存中有多个版本的主板。确保为您的应用订购正确的电路板。

关于IS420ESWAH2A的重要信息可在GE出版物中找到，如该部件或Mark VIe系统的用户指南、数据表和手册。这些出版物将提供有关交换机的必要信息，包括处理程序和正确的安装参数。

IS420UCSCH1B是Mark VIe Speedtronic系统的几种可用控制器之一。Mark VIe是GE的控制系统之一，用于管理工业涡轮机系统。

IS420UCSCH1B控制器旨在通过其四核1.2GHz处理器提供高度可靠的高速工业控制。该装置利用Mark VIe固件和IONet接口通过以太网或PROFINET进行通信。控制器具有嵌入式现场代理技术(EFA ),为实时数据传输提供安全连接。

IS420UCSCH1B是一个单体控制器。它没有任何类型的风扇或电池。该装置没有任何用户可配置的跳线设置。控制器的前面板提供了两个USB端口和五个其他端口，以及几个LED指示灯。其他控制器提供扩展I/o。该装置可用于燃气或蒸汽涡轮机、风力涡轮机和联合循环电厂。

IS420UCSCH1B没有底板连接器。更确切地说，该单元不承载应用I/O，而是I/O网络通过到板的连接提供输入数据。这样，即使控制器因维修或维护等原因而必须断电，应用输入也能保持安全和独立。

IS420ESWBH1A是一种非托管以太网交换机，用于通用电气公司开发的Mark VIe Speedtronic系统。自20世纪60年代末以来，像Mark VIe和早期Speedtronic控制系统这样的系统一直被用于工业涡轮机系统的控制。Mark VIe能够设置为单工或TMR系统，使用直观的GE工具和基于以太网的控制，通过其统一的方法，可以有效地控制单台涡轮机或整个电厂。

IS420ESWBH1A是可供使用的五种版本的ESWB交换机之一，也是十种ESW#交换机之一。请确保您订购的交换机符合您的需求。ESWA交换机有8个端口，而ESWB交换机有16个端口。虽然所有交换机都支持100 Mbps FX上行链路和惠普-MDIX自动感应，并且还提供256K的4K MAC地址缓冲区，但每个交换机都支持不同类型的连接。IS420ESWBH1A有16个端口，可以支持10/100Base TX连接。一个端口可以支持100BASE-FX LC类型的连接。

ESWB交换机有时会经历电压骤降或电压不足，这将导致交换机错误地重新启动或无法与系统重新建立通信链路。如果您注意到输入电压低于28V输入，但没有完全达到0 V，请注意，当电压恢复正常时，您的交换机可能无法正确重启。
