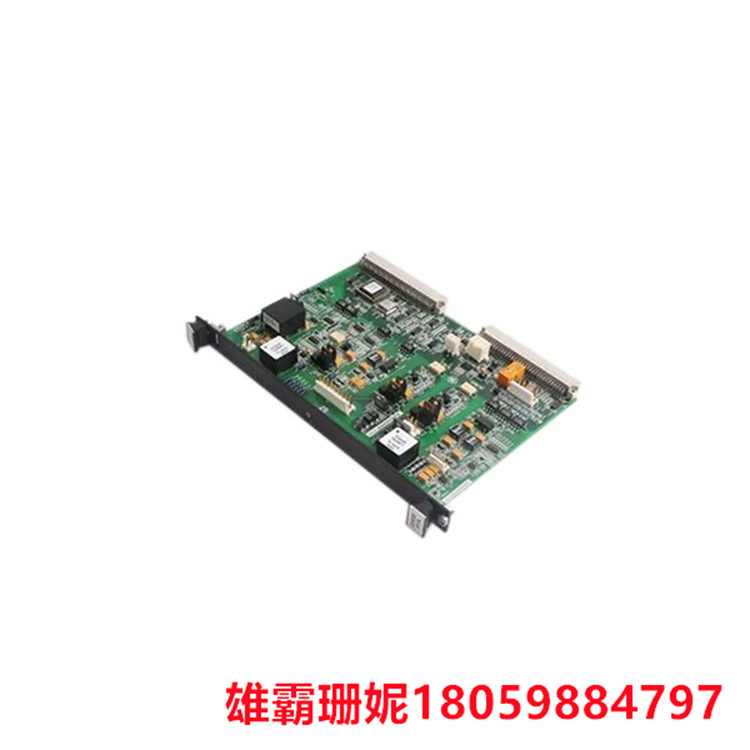

IS200ERDDH1ABA 励磁调节器动态放电板是一款励磁调节器动态放电板

产品型号：IS200ERDDH1ABA

联系人：何姗姗

手机：18059884797(微信同号）

QQ：3095989363

地址：福建省漳州开发区南滨大道429号招商局芯云谷3号楼217-01

联系电话：18059884797

详细介绍

字母数字目录号	IS200ERDDH1A
功能	栅极驱动控制，控制过大的直流母线电压
安装位置	单纯形;ERBP 背板。冗;ERBP 背板和 ERRB 背板
操作模式	单工或冗余
冗余模式控制	K41 去励磁继电器
系列	EX2100 励磁控制器
单工模式控制	K3 充电继电器

IS200ERDDH1A 型号是 EX2100 系列的一部分，是一款励磁调节器动态放电板。ERDD 模型有两种操作模式，单工和冗余。每种应用程序模式的使用方式和安装方式也不同。

当IS200ERDDH1A在单工模式下使用时，该型号控制K3充电继电器;当电路板在冗余模式下使用时，它将控制K41去励继电器。 在单工和冗余模式下运行时，ERDD 模式的安装位置是不同的，在单工模式下，IS200ERDDH1A 安装在 ERBP 背板上，而在冗余模式下必须使用两个 ERDD 模型，一个安装在与单工模式下的模型相同的位置，另一个板将安装在 ERRB 背板上。

该板的另一个功能是提供来自电桥的反馈，以观察输出场和直流母线电压。在监控这些时，该板还允许观察输出分流电流、IGBT栅极驱动状态和电桥温度。IS200ERDDH1A板通常还用于通过模型的动态放电来控制多余的直流母线电压。
