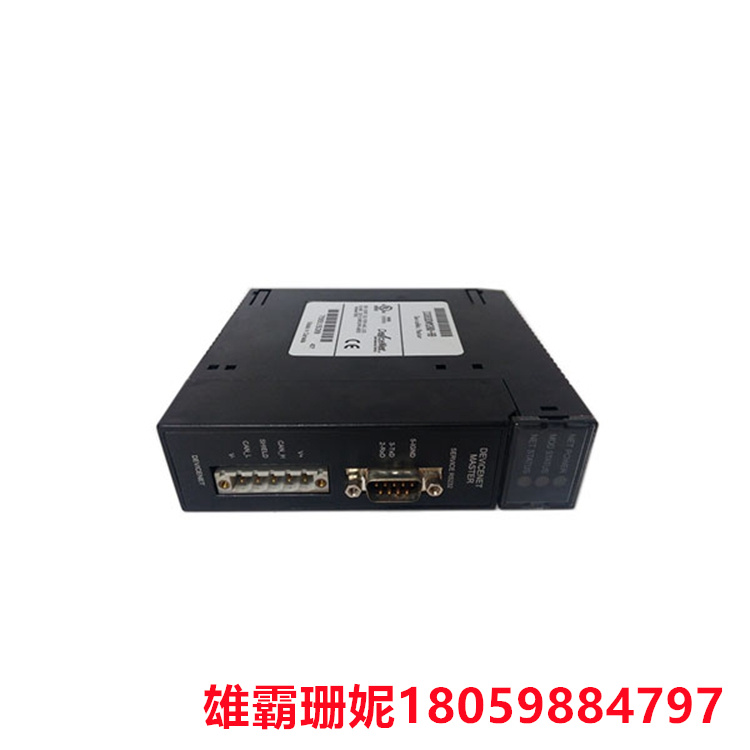

IC693DNM200 设备网络主模块 这是一个单插槽 DeviceNet 主模块

 IC693DNM200是由GE发那科制造的90-30系列组件。这是一个单插槽 DeviceNet 主模块，带有一 （1） 个 DeviceNet 终端和一 （1） 个 RS232 服务端口。该模块支持标准 DeviceNet 传输速率，如 125K、250K 和 500K，能够处理 255 个输入数据字节和 255 个输出数据字节，多可容纳 63 个 DeviceNet 从站。

品牌	通用汽车发那科
系列	90-30系列
制造者	通用汽车发那科
部件号	IC693DNM200
产品描述	设备网络主模块
兼容性	90-30系列，帕克系统RX3i
通信端口	一 （1） 个设备网络终端; 一 （1） 个服务端口
支持的网络	设备网
通信速度	125K、250K 和 500K
模块位置	90-30系列的任何插槽，插槽0和1除外
支持的数据速率	125K、250K 和 500K 波特
模块宽度	单插槽
额定电压	12 至 24 伏直流电，正逻辑
奴隶数量	多达 63 个设备网络从属设备

导通状态压降	0.3 伏直流电
每个从站的 I/O 连接数	每个从站两 （2） 个 I/O 连接
开/关响应时间	0.5 毫秒（大值）
每个从站的数据传输	255 个输入字节 / 255 个输出字节
输出数量	32
数据传输到主服务器	3972 个输入字节 / 3972 个输出字节
涌流	5.4 安培，持续 10 毫秒
连接	轮询、选通、循环和 COS I/O
输出电流	每点 0.5 安培
背板电流消耗	450 伏直流时为 5 毫安（典型值）
背板电流消耗	450VDC 时为 5mA （典型值）
工作温度	0 至 60 摄氏度（32 至 140 华氏度）
储存温度	-40 至 85 摄氏度（-40 至 185 华氏度）

IC693DNM200 是一款设备网络主模块。该模块是一个单插槽通信模块，是 90-30 系列可编程逻辑控制器 （PLC） 平台的一部分，该平台以前由 GE Fanuc 制造，现在由艾默生自动化制造。该模块配有单个DeviceNet终端。它还具有一 （1） 个 RS232 9 针 D 壳母端口，用作模块服务端口。

IC693DNM200支持DeviceNet协议的所有数据速率，特别是125K，250K和500K传输速率。每个从设备的主设备多可传输 255 字节的输入数据和 255 字节的输出数据，多可以将 3972 字节的输入数据和 3972 字节的输出数据传输到该主模块。此外，使用此模块总共可以建立 126 个 I/O 连接，因为它能够通信多达 63 个从设备，其中每个从设备多可分配两 （2） 个 I/O 站。该模块支持和可配置的数据连接是轮询、选通、循环或 COS。 此 DeviceNet 主模块还支持显式消息传递、未连接消息管理器 （UCMM） 和每个从站单元一 （1） 个代理连接。

此外，该模块可以在双模式下运行，同时作为主站和从站。可以配置专门在通信丢失期间的故障行为，以便在发生上述错误时提供可接受的系统反应。该模块还带有可升级的固件，允许通过RS232服务端口下载模块更新和错误修复。

IC693DNM200模块是由GE Fanuc设计和制造的DeviceNet主模块。该装置是90-30系列的一部分，具有多种用于消息传递和数据传输应用的集成功能。这些功能中的大多数都是自动的，并且该装置在包括其他设备和主机的DeviceNet网络上工作。IC693DNM200 模块可以安装在 90-30 系列或 PACSystems RX3i 系统的主机架上，但不适合远程或扩展机架。IC693DNM200 DeviceNet 模块具有 32 个输出点，支持 125K、250K 和 500K 波特等标准数据速率。输出以 4 个为一组排列，每组涵盖 8 个点。该装置的额定电压为 12 至 24 伏直流电（正逻辑），其背板在 450 伏直流电时消耗 5 毫安的电流。

GE 系列 90-30 DeviceNet IC693DNM200 模块的输出电流为每点 0.5 安培，而浪涌电流为 5.4 安培，持续时间为 10 毫秒。对于输出电流，应注意每组的终输出电流为4安培，而每组共模引脚的输出电流不超过3安培。除此之外，导通状态压降为 0.3 伏直流电，而开/关响应时间不超过 0.5 毫秒。IC693DNM200模块非常可靠，可在0至60摄氏度（32至140华氏度）的温度范围内工作。除此之外，该装置的指定存储温度范围为 -40 至 85 摄氏度（-40 至 185 华氏度）。

1. IC693DNM200支持什么通信速率？

IC693DNM200支持125K、250K和500K传输速率。

2. IC693DNM200在底板上占用多少个插槽？

IC693DNM200仅占用单个插槽。

3. IC693DNM200可以连接多少个设备网络从站？

IC693DNM200多可连接63个从节点。

GE Fanuc IC693DNM200模块是90-30系列的DeviceNet组件。该模块具有 32 个输出和 12 至 24 伏直流的额定电压。该装置在 450 伏直流电下的典型背板电流消耗额定值为 5 毫安，在 5 毫秒的持续时间内具有 4.10 安培的浪涌电流额定值。
