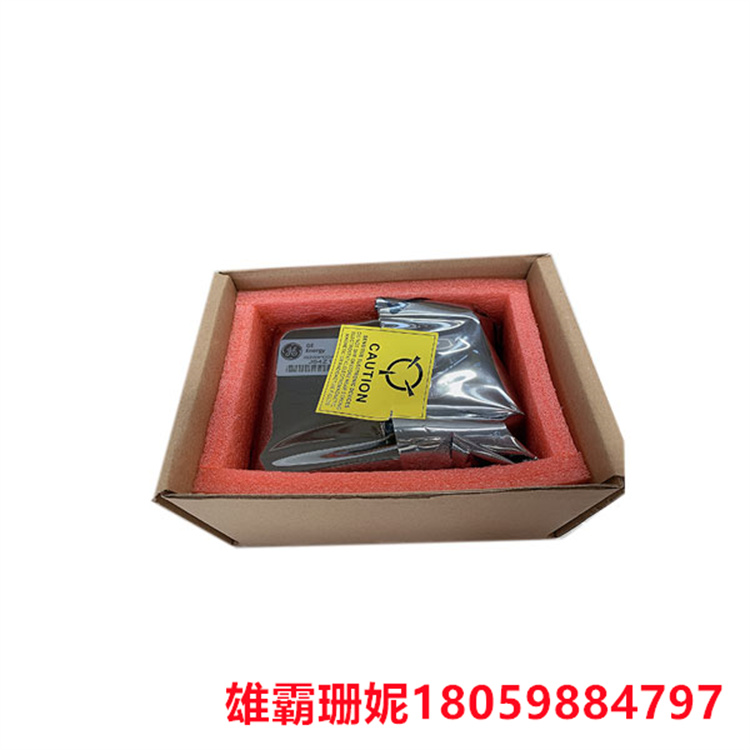

IS220PDOAH1AIO 分立输出包 伺服控制系统

IS220PDOAH1A是一个离散输出包，是GE Speedtronic Mark VIe燃气轮机控制系统的一部分。 它通过电气接口将一个或两个 I/O 以太网连接到离散输出端子板。该套件包括一个由所有 Mark VIe 分布式 I/O 包共享的处理器板，以及一个专用于离散输出功能的采集板。

IS220PDOAH1A 功能说明

该组可以控制多达 12 个继电器，并接受来自端子板的反馈。有磁性继电器（TRLYH1B、C、D 和 F 端子板）和固态继电器（TRLYH1E 板）可用。该电池组由三针电源输入和两个 RJ45 以太网连接器供电。输出通过直接连接到相关端子板连接器的 DC-37 引脚连接器。指示灯 LED 提供可视诊断，红外端口允许本地诊断串行通信。

兼容性

它适用于六种不同类型的分立（继电器）输出端子板，包括 TRLY 和 SRLY 板，但不适用于 DIN 导轨安装的 DRLY 板。信号路径中使用的 I/O 包数量称为控制模式：

• Simplex 使用单个 I/O 包和一个或两个网络连接。
• Dual 使用两个具有一个或两个网络接口的 I/O 包。
• TMR 采用三个 I/O 包，每个包都有一个网络连接。

UCSB控制器提供以下优点:
单模块
内置电源
不需要跳线设置
没有电池
无风扇(UCSBSIA, UCSBHIA, UCSBH4A)
双冗余风扇，支持IS420UCSBH3A
小面板的足迹
闪存可以方便地更新
UCSB安装:
直接安装到面板金属板上的单个模块包含控制器。模块外壳和安装的尺寸如下图所示。每一项测量都以英寸为单位。UCSB必须如图所示安装在面板上，垂直气流通过翅片保持畅通。

PCI-5565PIORC-210000 256MB反射内存卡 多模光纤 256M反射内存卡
　　PCI-5565PIORC-211000 256MB反射内存卡 单模光纤 PCI-5565PIO
　　PMC5565接口反射内存卡，光纤反射内存，超高速反射内存订购信息
　　PMC-5565PIORC-110000 128MB反射内存卡多模光纤接口PMC5565
　　PMC-5565PIORC-111000单模光纤反射内存PMC5565
　　PMC-5565PIORC-210000 256MB反射内存卡 多模光纤反射内存PMC-5565
　　PMC-5565PIORC-211000 单模光纤PMC5565PIORC
　　PCIE接口反射内存，PCIE5565 PCIE-5565 PCI-5565RC-110000
　　PCIE-5565PIORC-100A00
　　PCIE-5565PIORC-200A00
　　PCIE-5565RC-100000 PCIE5565反射内存卡
　　PCIE-5565RC-200000 PCIE-5565 128M反射内存
　　反射内存交换机ACC-5595 反射内存HUB
　　HUB-5595 GE反射内存交换机，GE反射内存集线器，反射内存交换机
　　反射内存报价PCI5565 PCI-5565 PMC5565 VMIC5565 反射内存 反射内存卡 GE反射内存 ACC-5595,VMIACC-5595,GE交换机，GE集线器，反射内存报价 GE代理 反射内存代理
　　GE反射内存代理 GE PCI5565 GE反射内存卡
　　PCI5565系列反射内存卡，PCI-5565PIORC光纤反射内存订购信息
　　PCI-5565PIORC-110000 128MB反射内存卡 PCI接口PCI-5565
　　PCI-5565PIORC-111000单模光纤 PCI-5565PIORC
　　PCI-5565PIORC-210000 256MB反射内存卡 多模光纤 256M反射内存卡
　　PCI-5565PIORC-211000 256MB反射内存卡 单模光纤 PCI-5565PIO
　　PMC5565接口反射内存卡，光纤反射内存，超高速反射内存订购信息
　　PMC-5565PIORC-110000 128MB反射内存卡多模光纤接口PMC5565
　　PMC-5565PIORC-111000单模光纤反射内存PMC5565
　　PMC-5565PIORC-210000 256MB反射内存卡 多模光纤反射内存PMC-5565
　　PMC-5565PIORC-211000 单模光纤PMC5565PIORC
　　PCIE接口反射内存，PCIE5565 PCIE-5565 PCI-5565RC-110000
　　PCIE-5565PIORC-100A00
　　PCIE-5565PIORC-200A00
　　PCIE-5565RC-100000 PCIE5565反射内存卡
　　PCIE-5565RC-200000 PCIE-5565 128M反射内存
　　反射内存交换机ACC-5595 反射内存HUB
　　HUB-5595 GE反射内存交换机，GE反射内存集线器，反射内存交换机
　　反射内存报价PCI5565 PCI-5565 PMC5565 VMIC5565 反射内存 反射内存卡 GE反射内存 ACC-5595,VMIACC-5595,GE交换机，GE集线器，反射内存报价

 GE IS220UCSAH1A
 GE IS210BPPBH2BMD
 GE IS200WETBH1ABA
 GE IS200PMCIH1ABA
 GE SR469-P5-HI-A20-E
 GE SR750-P5-G5-S5-HI-A20-R-T
 GE SR750-P5-G5-S5-LO-A20-R-T
 GE F650-G-N-A-B-F-2-G-1-HI-C-E
证书    非危险UL E207685，I级，2区，A、B、C、D组UL E207685，I级，2区，IIC UL E2076组，ATEX 2区，IIC UL德姆科12组ATEX 1114875X
功能缩写/缩写    UCSB
零件/型号    IS420UCSBH1A
处理机类型    英特尔600 MHz EP80579
产品类型    Mark VIe、EX2100e或LS2100e控制器
产品说明
IS420UCSBH1A是通用电气公司的Mark VIe系统控制器。MKVIe是GE设计的Speedtronic系统之一，用于控制水力、燃气和蒸汽涡轮系统。IS420UCSBH1A是现有的五个UCSB模块之一。

IS420UCSBH1A是一个单模块控制器，使用其板载I/O网络与I/O包接口。以前的Speedtronic系统中的旧控制器通过背板连接器实现了相同类型的接口。该装置是气冷式的。它没有板载风扇或电池，但配有内置电源。该设备很小，尺寸为6.4英寸x 8.1英寸x 1.4英寸。其他规格包括:

600 MHz英特尔EP80579微处理器
256 MB DDR2 SDRAM内存，带闪存支持的SRAM
支持控制块语言(模拟和数字)的QNX中微子操作系统
双绞线10Base-TX/100Base-TX和RJ-45连接器
用于许多应用的TCP/IP协议
2.4磅，不包括运输包装
环境工作温度为-22至149华氏度。
