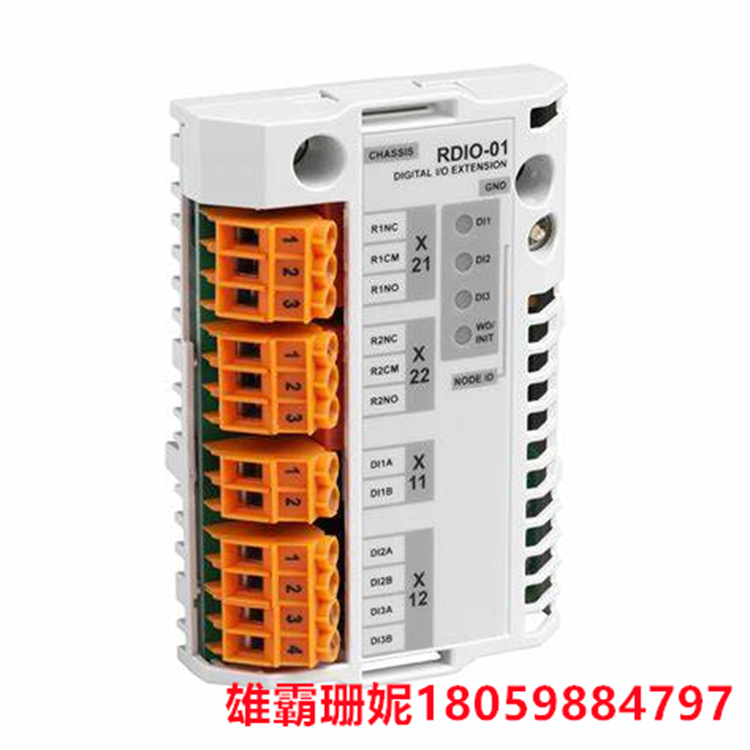

ABB RDIO-01 数字输入/输出扩展模块直到固定夹锁定模块就位

制造商： ABB
商品编号： RDIO-01
产品类型：数字 I/O 扩展
输入电压： 24...250 V 直流， 110...230 V 交流
逻辑电平（DC）：“0” < 8 V，“1” > 12 V
最大触点电压：120 V DC、250 V AC
最大功耗：150 mA （5 V） + 30 mA （24 V）两种电压均由 RMIO 板提供
尺寸（长x宽x高）：16.5厘米 x 11.5厘米 x 5厘米
重量： 0.2 千克
装运重量： 1.5 千克

联系电话：18059884797

详细介绍

RDIO-01 数字输入/输出扩展模块

将RDIO-01插入标记的位置驱动器上的插槽1或插槽2。模块固定在用塑料固定卡子和两个螺钉放置。这个螺钉还提供I/O电缆屏蔽的接地连接到模块，并将GND互连模块和RMIO板的信号。安装模块时，信号和电源通过38针接头。
安装程序：
1.小心地将模块插入插槽1或插槽2在RMIO板上，直到固定夹锁定模块就位。
2.将两个螺钉（包括在内）固定到支座上。
3.卸下模块外壳的盖子-指示如下。
4.将模块的配置DIP开关设置为所需位置，然后重新安装盖子。
