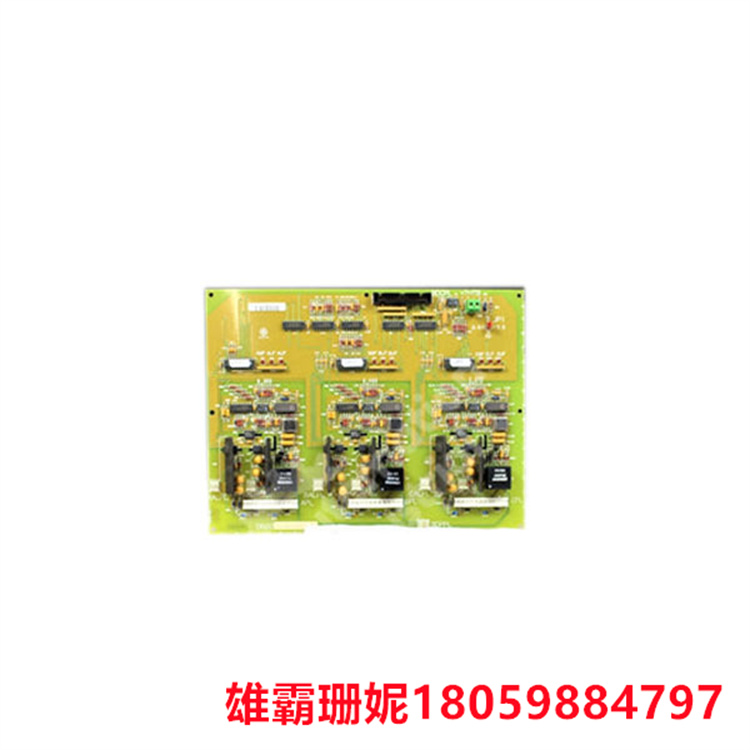

GE DS200IIBDG1A IGBT栅极驱动板 电源包括用于每个输出相位的隔离变压器

DS200IIBDG1A是通用电气制造的IGBT栅极驱动板，是用于燃气轮机控制管理系统的Mark V系列的一部分。IIBD包括六个光隔离IGBT栅极驱动器电路，每个输出相位的上部和下部IGBT各一个。该板还包括用于每个输出相位的电流、电压和故障反馈电路。IIBD板上的内部电源提供IGBT栅极电路和并联电流反馈电压控制振荡器VCO所需的电压。电源包括用于每个输出相位的隔离变压器。IIBD板包括两个独立的隔离式IGBT栅极驱动电路，用于每个输出相位。每个栅极电路由一个光隔离栅极驱动模块和分立元件组成。

DS200IIBDG1A 功能说明

它具有驱动器的三个主要功能。

• 隔离电流反馈
• 隔离电机端电压
• 保护功率绝缘栅双极晶体管的栅极驱动

DS200IIBDG1A 板更换

• 该板安装在驱动器的印刷电路板机柜中。由于机柜包含多个板和在整个机柜中布线的多根电缆，因此遵循一些基本准则以防止板损坏至关重要。插入或移除电路板时，请避免触摸机柜中的其他电路板并折断组件。在某些情况下，您可能需要卸下一块板才能访问需要更换的板。将电路板更换到卸下时的同一位置。然后重新连接所有电缆。
• 该板有多个连接器，安装更换板时，必须确保电缆连接到相同的连接器。为了将它们重新连接到相同的连接器，请检查有缺陷的电路板并记下已连接电缆的连接器的连接器标识符。然后，制作标签并将其贴在电缆上，以指示设备应在新板上连接的位置。该板包含一个 32 针带状电缆连接器，您必须考虑在更换过程中如何断开和重新连接带状电缆。
• 如果任何细线被切断，它携带的信号将不会发送到电路板或被电路板接收。带状电缆两侧的两个卡舌将连接器固定到位。要卸下带状电缆，请抓住两侧的连接器并同时松开两个卡舌。然后，从主板上卸下连接器。
• 此外，该板包含一个或多个跳线，用于配置板以特定方式处理驱动器的数据。其他跳线在工厂设置，仅用于测试目的。该板的文档标识跳线，并描述跳线设置以及它们如何影响板的行为。
