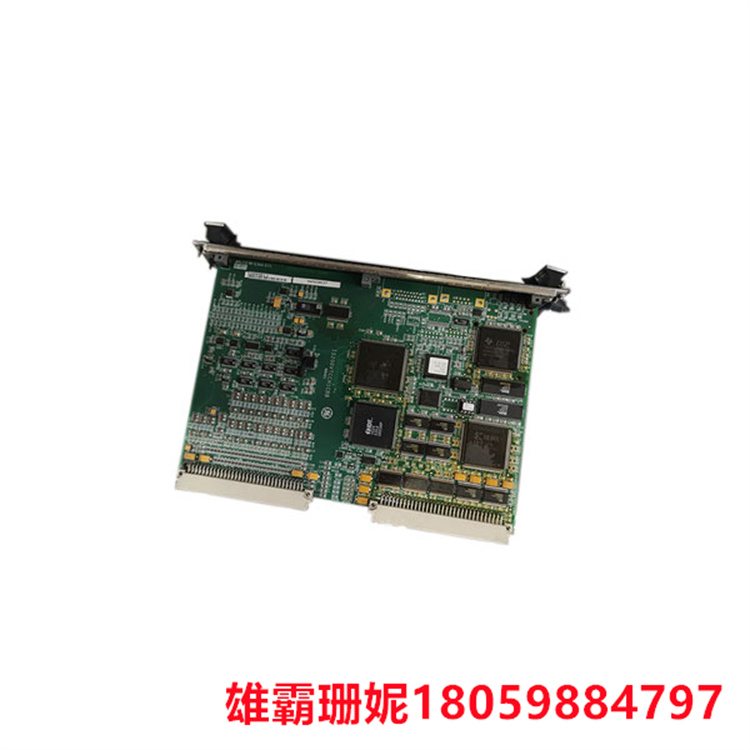

GE DS200TCQCG1BGF 模拟量 I/O 板 三个相同的控制器称为R，S和T

GE DS200TCQCG1BGF是Mark V系列的功率反馈板。三个相同的控制器称为R，S和T，构成了该系统的核心。这些处理器处理所有关键控制算法、保护功能和排序。在此过程中，它们收集数据并为涡轮机生成输出。
保护输出通过 P 模块路由，该模块由三个冗余处理器 X、Y 和 Z 组成，还为某些关键功能（如超速）提供独立保护。

• 三个控制处理器 R、S 和 T 从三重冗余传感器和双传感器或单传感器收集数据。传感器的实际数量将由涡轮机的类型决定。所有用于连续控制和保护的关键传感器都是三重冗余的。
• 所有基于微处理器的控制装置均采用模块化设计，便于维护。每个模块或控制器多可容纳五个卡和一个电源。每个控制器都包含多个处理器，这些处理器分布处理以获得佳性能。单个处理器专用于特定的 I/O 分配、应用软件、通信等，处理在实时、多任务操作系统中进行。
• 带状电缆和气密连接器用于在控制器的五个卡之间进行通信。这消除了对传统计算机背板的需求。

GE RST 模拟量 I/O 板 DS200TCQAG1BHF 包含 34 个 40 针连接器、6 个 200 针连接器和 1 个跳线。该板还有 6 个 LED。GE RST 模拟 I/O 板 DS<>TCQAG<>BHF 设计有 <> 个孔，用于将板安装在驱动器上的板柜中。这些孔与板架上的匹配孔对齐，您可以使用垫圈和螺钉连接板。卸下旧板时，请将垫圈和螺钉放在一起，以便在安装更换板时使用。由于电路板中的高电压，不要让任何金属部件掉入电路板机柜至关重要。如果机柜中有螺钉或垫圈掉落，请找到该部件并将其从驱动器中卸下。如果驱动器启动时内部仍有松散的金属，则金属可能会损坏驱动器或引发火灾或引起严重电击。

一些指南可帮助防止金属螺钉和垫圈掉落在驱动器中。卸下主板时，用一只手握住螺丝刀，另一只手将螺丝刀引导到螺钉上，然后在卸下螺钉时握住螺钉。要安装螺钉，请用一只手将螺钉对准孔中，另一只手转动螺丝刀。切勿过度拧紧螺钉，因为电路板可能会破裂或破裂。相反，只需将螺钉牢固地拧紧到位。垫圈有助于保护电路板免受过度拧紧造成的损坏。
