GE IS220YDIAS1A Mark VIes分立输入包 用于离散信号输入

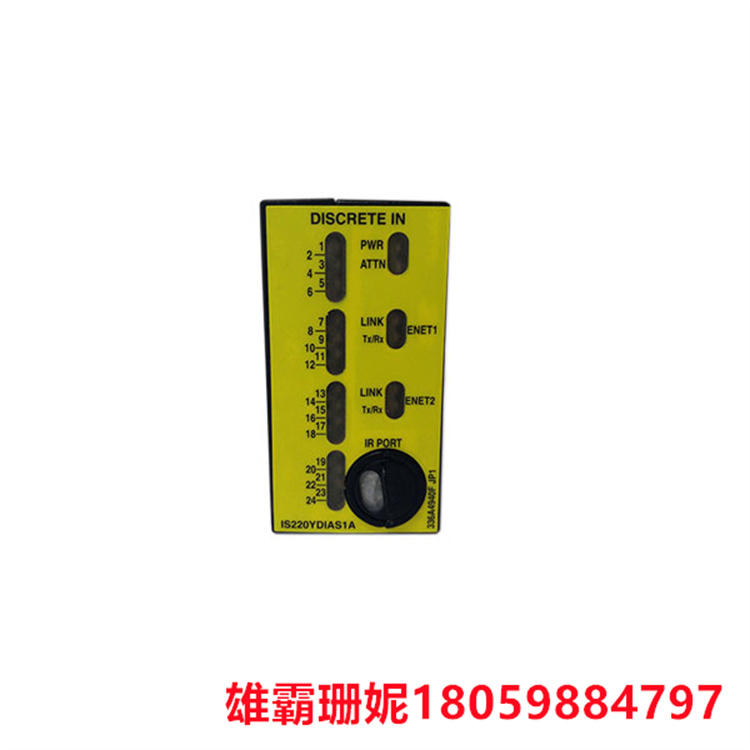

IS220YDIAS1A是由GE开发的Mark VIes分立输入包。离散输入 （YDIA） 包将一个或两个 I/O 以太网连接到离散输入端子板。YDIA包括一个通用处理器板和一个为分立输入功能量身定制的采集板。

• YDIA I/O 组提供三种电压电平，可接收多达 24 个触点输入和特定于端子板的反馈信号。双 RJ-45 以太网端口和一个三针电源输入为电池组提供系统输入。
• DC-37 引脚连接器直接连接到相应的端子板连接器，用于离散信号输入。指示灯 LED 用于显示视觉诊断。

IS220YDIAS1A 兼容性

内部处理器板包含在 YDIA I/O 包中。

• BPPB 处理器板。
• V04.06 固件控制ST 软件套件兼容（支持）
• 版本：支持 V04.06 及后续版本。

YDIAS1A I/O 组的版本不能在同一块 T 型端子板上混合使用。在双或 TMR 配置中，所有 YDIA I/O 数据包必须具有相同的硬件形式。

安装 IS220YDIAS1A

要安装 YDIA 包，请按照以下说明操作。

1. 牢固地安装您选择的端子板。
2. 将端子板连接器与一个用于单工的 YDIA 或用于 TMR 的三个 YDIA。
3. 使用以太网端口附近的螺纹螺柱以机械方式固定电池组。螺柱插入适合端子板类型的安装支架中。支架的设置应使电池组和端子板之间的 DC-37 连接器不会受到直角力。
4. 根据系统配置，连接一根或两根以太网线。该包可与任一端口一起使用。
5. 通过插入侧面的连接器将电池组连接到电源。由于YDIA具有内置的软启动功能，可控制电源应用中的浪涌电流，因此无需在电源与电缆断开的情况下插入此连接器。
6. 根据需要使用工具箱ST应用程序配置YDIA。

YDIA直接连接到TBCI或STCI终端板。YDIA 通过单工端子板上的单个 DC-37 引脚连接器接收。JR1 连接器用于单工操作;JR1 和 JS1 用于双重操作;JR1、JS1 和 JT1 用于在支持 TMR 的终端板 （TBCI） 上进行 TMR 操作。
