GE IS200TBAIH1C 模拟输入端子板 可以为模拟输出配置0-20 mA或0-200 mA的电流

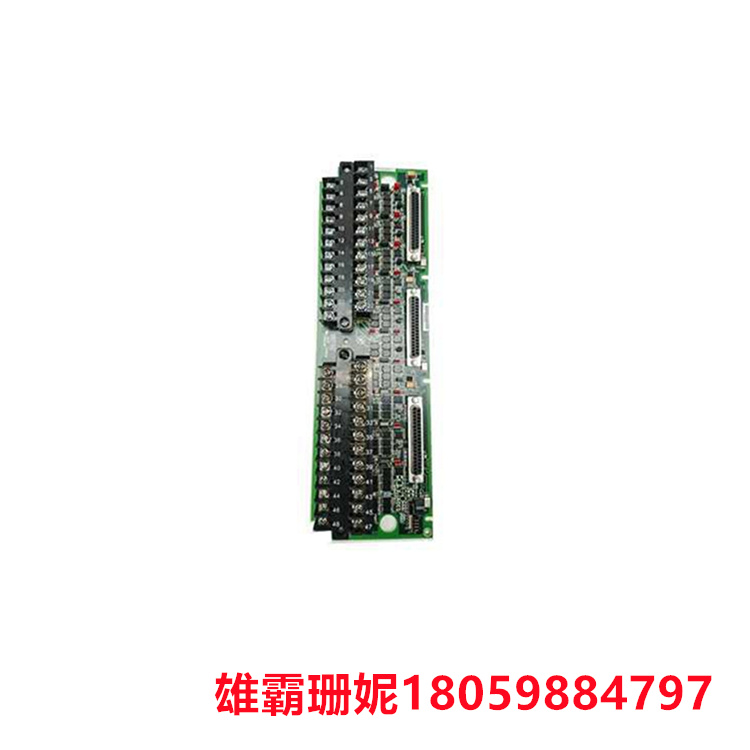

IS200TBAIH1C   模拟输入端子板

功能说明

IS200TBAIH1C是由通用电气制造和设计的模拟输入端子板，是用于燃气轮机控制系统的Mark VI系列的一部分。模拟输入端子板支持两个输出和 10 个模拟输入。外部供电的两线制、三线制、四线制或发射器都可以插入十个模拟输入中的一个。可以为模拟输出配置0-20 mA或0-200 mA的电流。浪涌和高频噪声由输入和输出中的噪声抑制电路保护。

为了连接到 I/O 处理器，TBAI 有三个 DC-37 针连接器可用。可以使用TMR与所有三个连接器或单工在一个连接器（JR1）上进行连接。可以直接连接到电子设备和电缆连接。对于 TMR 应用中用于 R、S 和 T 控件的三个连接器，输入信号向外扇动。利用TBAI上的测量分流器，将连接的三个输出驱动器的总电流组合在一起以运行TMR输出。之后，电子设备由TBAI提供总电流信号，以便它们可以将其调节到指定的设定点。

IS200TBAIH1C 安装

位于端子板上的两个 I/O 接线端子直接连接到 10 个输入和两个输出。每个块用两个螺钉固定，并包含 24 个端子，可容纳高达 #12 AWG 的电线。每个接线端子旁边都有一个屏蔽端子连接点。可以支持以下类别的模拟输入和输出：

• 带模拟输入的两线制变送器
• 带模拟输入的三线制变送器
• 带模拟输入的四线制变送器
• 具有模拟输入和外部电源的变送器
• 模拟输入，5 伏和 10 伏直流电
• 0-20 mA 模拟输出
• 0-200 mA 模拟输出
