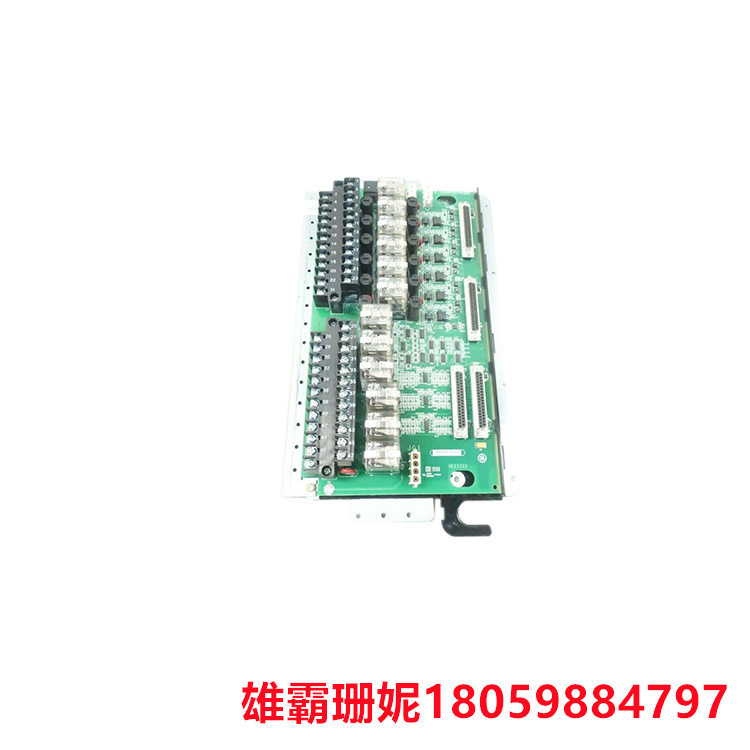

GE IS200TRLYH1B 继电器输出端子板 带有个人跳线可选保险丝和板载抑制

IS200TRLYH1B  继电器输出端子板

IS200TRLYH1B是GE在Mark VIe系列下开发的继电器输出端子板。带线圈检测 （TRLY12B） 端子板上的继电器输出上有 1 个插入式磁继电器。前六个继电器电路可以设置跳线，以驱动外部螺线管或干式 Form-C 触点输出。对于现场电磁阀电源，可以提供基本的 125 V 直流或 115/230 V 交流电源或可选的 24 V 直流电源，带有个人跳线可选保险丝和板载抑制。接下来的五个继电器 （7–11） 是未通电的隔离 Form-C 触点。输出 12 上使用隔离的 Form-C 触点，用于点火变压器等特殊用途。

IS200TRLYH1B 兼容性

使用 TRLY 1B 时，PDOA/YDOA I/O 包支持单工和 TMR 应用。端子板的 DC-37 引脚连接接受 I/O 包作为插件。对于单工系统，使用连接器 JA1，而对于 TMR 系统，使用连接器 JR1、JS1 和 JT1。

IS200TRLYH1B 安装

将端子板上的两个 I/O 接线端子 TRLY1B 接线板接线，直接与 12 个继电器输出的电线连接。每个块有 24 个端子，可容纳高达 #12 AWG 的电线，并用两个螺钉固定。每个接线端子的左侧都有一个连接到机箱接地的屏蔽端子条。输出 1-6 的电磁阀电源应连接到 JF1。可以使用 JF2 将电源以菊花链方式连接到其他 TRLY。或者，当不使用JF1 / JF2时，可以直接将电源连接到TB3。

将特殊电磁阀的输出 12 连接到连接器 JG1 以提供电力。工厂移除了跳线JP1-JP6，并将它们装在塑料袋中。如果现场电磁阀需要电力，请重新安装正确的跳线。根据佳实践单独检查每个回路的通电情况，并根据需要安装跳线。从隔离触点应用中拆下保险丝，以确保电源总线没有抑制泄漏。
