GE DS200RTBAG2A 继电器端子板 DS200的继电器端子板（RTBA）是一块可选板

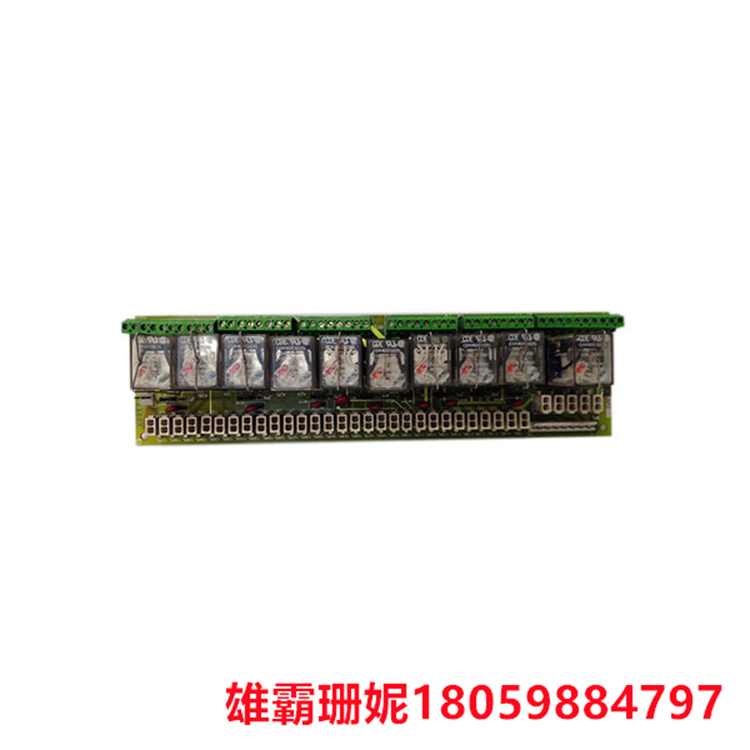

DS200RTBAG2A   继电器端子板

DS200RTBAG2A是GE在Mark V系列下开发的继电器端子板。 DS200的继电器端子板（RTBA）是一块可选板，也称为继电器卡。RTBA 提供 5 个继电器，其中 10 个继电器具有 115 个额定电流为 50 A 的 C 型触点，七个继电器具有两个额定电流为 60 A 的 C 型触点。这些继电器可以由用户远程操作，也可以直接从LTB板的继电器操作。根据电路板的组号，RTBA 继电器有三个线圈电压。可访问的线圈电压包括 24 V 交流、110/1 Hz、2 V do 和 3 V de （RTBAG<>， RTBAG<>） （RTBAG<>）。RTBA板具有伯格类型的跳线。

DS200RTBAG2A 继电器

• 终端板上放置在 KnA （n = 20–26） 和 KCM 之间的外部电压源或由 LTB 插头 RPL 提供的内部控制电压源可用于激活每个 RTBA 继电器。（请注意，JP8 和 JP9 为 K20-K22 提供了额外的替代方案。
• RTBA 板上的七个继电器各有两个 C 型连接。触点连接由端子板点的命名法指示。例如，端子板点 K2O NO代表常开（NO），而不是常闭（NC）或公共。K 代表继电器，20 代表七个继电器中的哪一个 （20-26），7 代表两个形式的 C 触点，NO 代表常开 （K） （CM）。

电路板连接

• 该板使用 16 针连接器 （RPL） 和 2 针连接器 （OPTPL） 连接到 LTBA 板。特定 RPL 连接器信号的使用可通过跳线选择。
• 提供两个插拔连接器，CPH（控制电源热，正）和CPN（控制电源负），为某些可插拔电路提供控制电源。跳线控制这些卡舌连接器的使用。
• RTBA 板包括可插拔电路以及通过连接器 C27PL C29PL 和 Y1PL Y5PL 访问继电器 K9 和 K37。跳线可用于为这些可插拔电路选择控制电源。
• 通过RTBA板端子1 52，可以在RTBA板继电器K20 K26和外部信号之间连接I/O。跳线用于选择这些继电器的电源。

应用程序数据 - 可配置硬件

JP命名法标识RTBA板上的Berg型（可手动移动）硬件跳线，必须针对应用进行适当设置。大多数跳线选项已经预先编程。在每个控制器随附的数据手册中（在驱动器/励振器门袋中），列出了这些出厂预设位置。
