GE DS200RTBAG4A 继电器端子板 这些继电器可以由用户远程操作

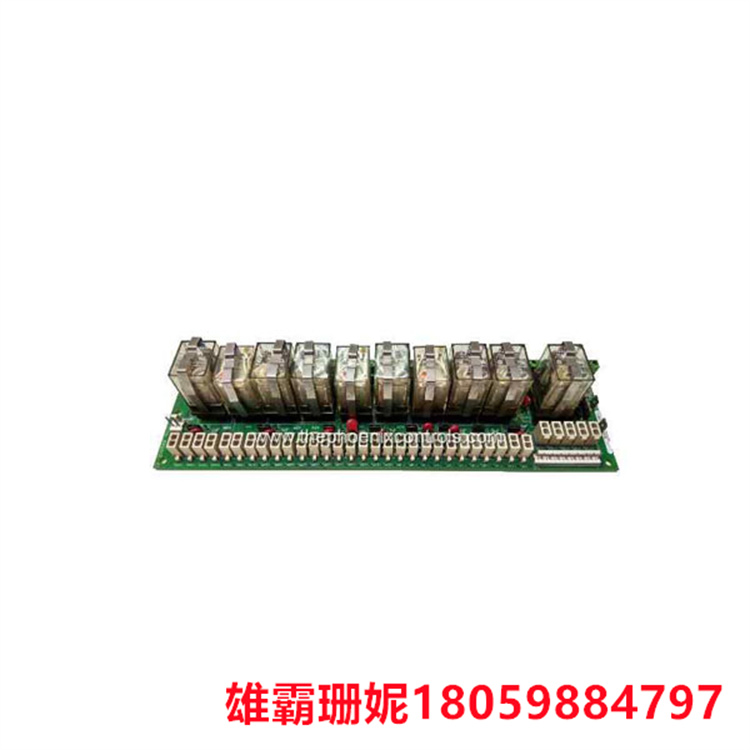

DS200RTBAG4A    继电器端子板

功能说明：

DS200RTBAG4A是由通用电气制造和设计的继电器端子板，是GE励磁控制系统中使用的EX2000系列的一部分。DS200的继电器端子板（RTBA）是一块可选板，也称为继电器卡。RTBA 提供 5 个继电器，其中 10 个继电器具有 115 个额定电流为 50 A 的 C 型触点，七个继电器具有两个额定电流为 60 A 的 C 型触点。这些继电器可以由用户远程操作，也可以直接从LTB板的继电器操作。根据电路板的组号，RTBA 继电器有三个线圈电压。可访问的线圈电压包括 24 V 交流、110/4 Hz、1 V do 和 <> V de （RTBAG<>）。RTBA板具有伯格类型的跳线。RTBA板的布局，包括这些跳线的位置。
该板上提供十个继电器，它们可以在LTB提供的电压或客户提供的外部电压下运行。其中三个继电器有四个C型触点，而另外三个继电器有两个C型触点。继电器有三种线圈电压：115 V 交流，50/60 Hz;24 V de （G2）;或 110 V de （GI）。控制器与其他设备（如承包商、指示灯、按钮和联锁）之间的接口由 LAN 终端板 （LTB） 提供。七个低压、低电流 C 型继电器触点连接构成了 LTB 控制输出。它们用于激活 RTBA 的高电压、大电流继电器。当RTBA和LTB的触点一起使用时，可以访问它们。为了放大，RTBA继电器可以由LTB继电器操作。LTB 中还包括 <> 个单独分离并与激励器控制器光学连接的双点输入。

RTBA 板和外部连接之间的 I/O：

RTBA 板包含七个继电器，每个继电器有两个 C 型连接。触点连接由端子板点的命名法指示。例如，端子板点 K2O NO代表常开（NO），而不是常闭（NC）或公共。K 代表继电器，20 代表七个继电器中的哪一个 （20 26），7 代表两个形式的 C 触点中的哪一个，NO 代表常开 （K） （CM）。

RTBA 板连接：

• RTBA 板通过 16 针连接器 （RPL） 和 2 针连接器 （OPTPL） 连接到 LTBA 板。特定的RPL连接器信号的使用是可选的。

• 为了向某些可插拔电路提供控制电源，提供了两个插拔连接器，CPH（控制电源热，正）和CPN（控制电源负）。

• 该板包括可插拔电路，以及通过连接器 C27PL C29PL 和 Y1PL Y5PL 访问继电器 K9 和 K37。这些可插拔电路的控制电源可以通过跳线选择。

• I/O可以通过RTBA板继电器K20 K26和外部信号通过RTBA板端子1 52连接。这些继电器的控制电源可通过跳线选择。
