GE DS200RTBAG5A 端子板 它用于GE励磁EX2000数字励磁系统和驱动控制柜

DS200RTBAG5A   端子板

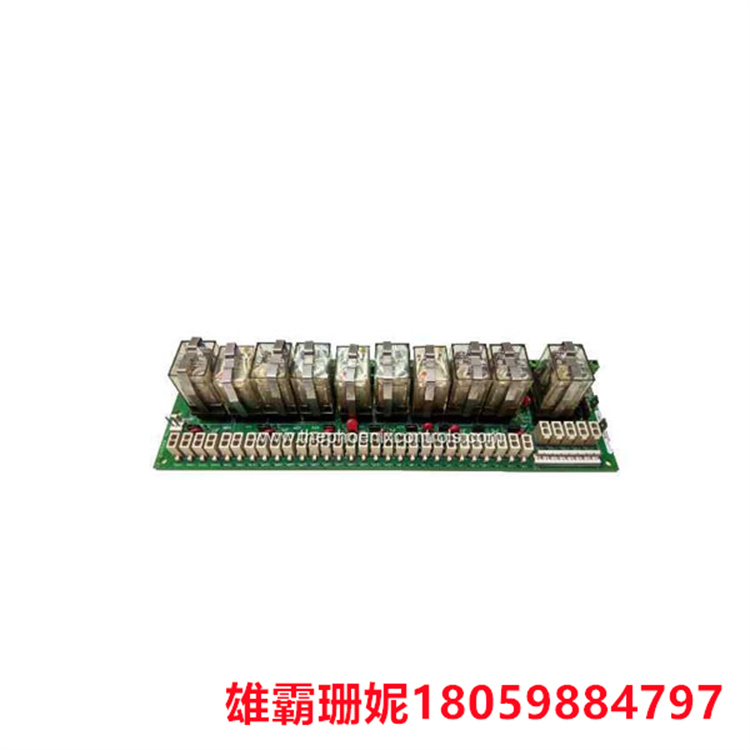

DS200RTBAG5A是通用电气开发的继电器端子板。它用于GE励磁EX2000数字励磁系统和驱动控制柜。该板可作为可选卡在驱动（或励磁器）机柜内找到。RTBA 板包含 4 个继电器，可以直接从 LTB LAN I/O 端子板 （LTB） 上的先导继电器进行控制，也可以由用户远程控制。十个继电器中的七个（DPDT 继电器）有两个 C 型触点，而其余三个继电器有四个 C 型触点（<>PDT 继电器）。

DS200RTBAG5A 继电器说明

• 十个继电器由字母 K20 到 K29 表示。继电器 K20 K26 是 DPDT 继电器，而 K27 K29 是 4PDT 继电器（见图 1）。每个继电器都有一个 LED（位于继电器外壳内的继电器顶部），用于指示继电器何时通电。
• 所有继电器 I/O 均受 130 V 交流金属氧化物压敏电阻 （MOV） 保护。如有必要，可以单独更换十个继电器中的任何一个。表 1 中列出了每个 RTBA 板组编号的继电器部件号。

继电器更换

1. 关闭驱动器的电源。
2. 打开驱动器上的机柜盖以访问主板。（RTBA 板通常位于驱动器的板架下方。
3. 要更换继电器，请按下固定夹的顶部并拉动固定夹的任一侧以松开它。
4. 将旧继电器直接从继电器插座中拉出。
5. 将新继电器放入插座中（它只能适合一个方向）并将其压入到位。
6. 将新继电器的固定夹在继电器上居中，然后按顶部，直到夹子的底部与继电器插座啮合。
