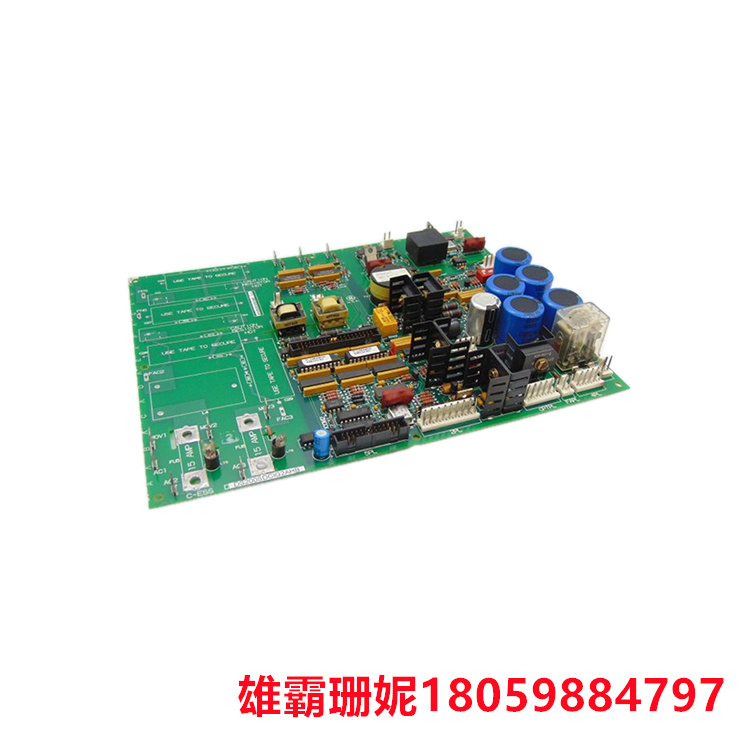

GE DS200SDCIG2A 直流电源和仪表板多条交流线路和直流电机信号仪表电路

部件号： DS200SDCIG2A
制造商：通用电气
产品类型：直流电源和仪表板功能：接口电路用于DC2000
驱动器系列： DC2000
工作温度： -30 至 65 ºC
电源电压： 24 V 直流
板
尺寸： 2.8 厘米高 x 8.6 厘米
重量： 0.45 千克
可用性：有货
原产国：美国
手册： GEI-100303

联系电话：18059884797

立即咨询在线咨询

详细介绍

DS200SDCIG2A 直流电源和仪表板

功能说明：

DS200SDCIG2A是由通用电气制造和设计的直流电源和仪表板，是用于驱动控制系统的DC2000系列的一部分。SDCI 板为输入电压高达 2000 V ac 的 DC600 驱动器提供逻辑电源和接口电路。电路板上存在以下电路：

+5 V 直流，4A;+15 V 直流，0.4 A;+24 V 直流和 115 V 交流 0.4 电源
电机领域的电源电路（SCR模块除外）
用于电枢SCR选通的驱动电路

多条交流线路和直流电机信号仪表电路，包括

电枢电压和电流
交流线路电流、电压幅度和场电流

GE DS200SDCIG2A 直流电源和仪表板多条交流线路和直流电机信号仪表电路

硬件调整：

伯格型（可手动移动）跳线，由JP名称表示，存在于SDCI板上。这些跳线用于客户偏好或工厂测试。
大多数跳线选项都是在工厂预先设置的。这些位置列在每个控制器随附的自定义硬件摘要中（在驾驶员的车门口袋中）。
除非说明中另有规定，否则请确保新板上的跳线的排列方式与旧板上的排列方式相同。
根据ST2000工具包或驱动器配置器LynxOS版本，如果购买，请仔细检查所有跳线和开关设置

GE DS200SDCIG2A 直流电源和仪表板多条交流线路和直流电机信号仪表电路
