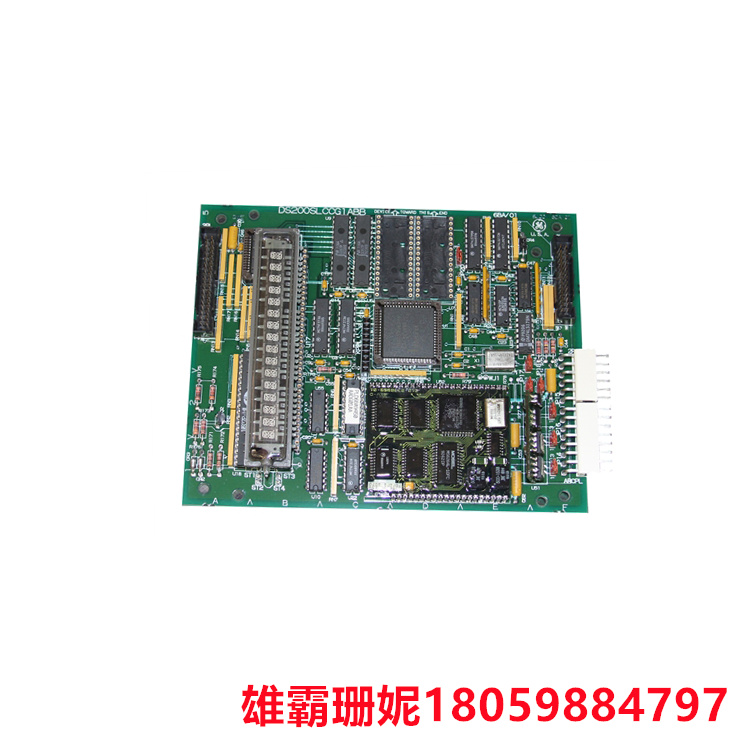

GE DS200SLCCG1A 局域网（LAN）通信卡 该板安装在 Mark V 系列驱动和激励器板中

DS200SLCCG1A  局域网（LAN）通信卡

DS200SLCCG1A板由通用电气开发，作为局域网（LAN）通信卡。 该板安装在 Mark V 系列驱动和激励器板中。它可以安装在GE品牌的驱动和励磁机柜中。安装卡可提供驱动器操作所需的必要通信介质。作为该板的G1版本，该卡包括DLAN和ARCNET网络所需的电路。

隔离和非隔离电路均由DS200SLCCG1A LAN通信卡提供。通信功能通过集成到电路板上的 LAN 控制处理器 （LCP） 进行滤波。两个可拆卸的EPROM内存盒为LCP提供程序存储。该板还包括双端口 RAM。此内存空间为 LCP 和外部有线驱动器控制板之间的通信提供存储。驱动器还包括一个可连接的字母数字键盘。该编程器为用户提供对电路板诊断和其他系统设置的访问。



DS200SLCCG1A 有哪些连接器？

DS200SLCCG1A 有 5 个卡连接器。将DS200SLCCG1A连接到其他电路板的连接器有：2PL、3PL、10PL、ARCPL和KPPL。DS2SLCCG200A 上的 1PL 是电源/接口板、驱动端子板、简易驱动端子板、驱动控制卡和 DS5SLCCG15A 之间的 +/-24、200 和 1 VDC I/O 连接器。DS200SLCCG1A 的 3PL 连接用于驱动控制卡的 DS200SLCCG1A 输入。DS10SLCCG200A 上的连接器 1PL 是 LAN I/O 终端板和 DS200SLCCG1A 之间的 I/O。DS200SLCCG1A上的连接器ARCPL是DLAN和ARCNET信号与DS200SLCCG1A之间的I/O，KPPL是DS200SLCCG1A与编程器模块键盘的I/O连接。
