GE DS200TCQAG1A 模拟量I/O板 为了检测执行器的位置

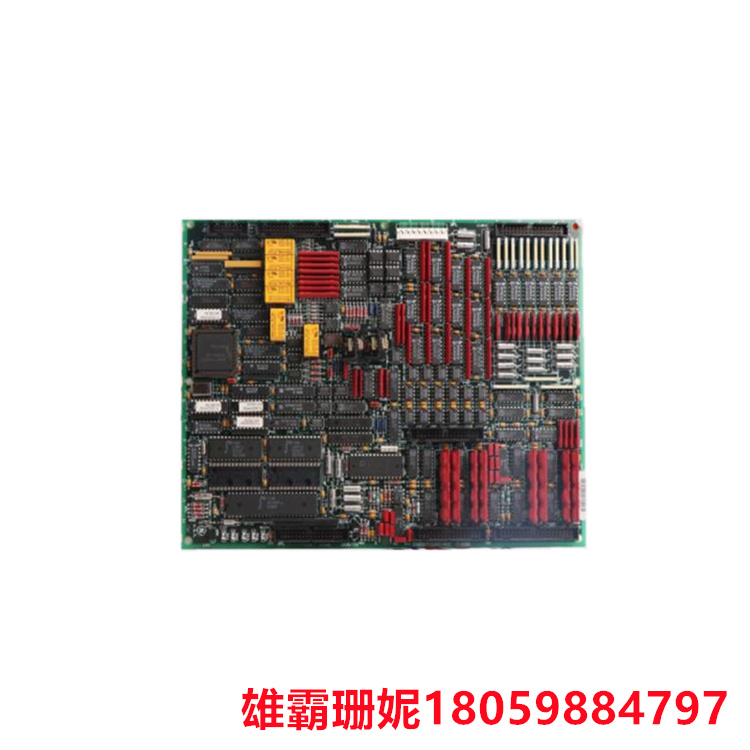

DS200TCQAG1A  模拟量I/O板

DS200TCQAG1A是GE开发的模拟量I/O板。模拟 IO 板 （TCQA） 可缩放和调节安装在 I/O 内核 R1、R2 和 R3 上的端子板读入的许多模拟信号。这些信号包括LVDT输入、伺服阀输出、热电偶输入、420 mA输入和输出、振动输入、继电器驱动器输出、脉冲输入、电压输入以及发电机和线路信号。一些信号通过 3PL 连接器写入 STCA 板。JE 连接器用于与 TCQC 板交换发生器和线路信号。TCQA 板可缩放和调节 420 mA 输入信号，例如燃油流量压力和压缩机失速检测信号。

LVDT/R 电路

• 为了检测执行器的位置，使用线性可变差动变压器（LVDT）或线性可变差动电抗器（LVDR）。JF 连接器用于从 TBQC 端子板读取位置信号。控制序列程序采用缩放和调节信号 （CSP）。
• LVDT/R 激励信号通过 TCQC 板写入 QTBA 端子板。LVDT/Rs通常用于调节伺服阀输出。

DS200TCQAG1A 连接器

• 2PL - 将 TCPS 板电源分配给 R1、R2 和 R3 内核。
• 3PL - 连接内核 R2 和 R3 中的 STCA 和 TCQA 板以及内核 R1 中的 STCA、TCQA 和 TCQE 板的数据总线。调理信号通过 3PL 传输到核心总线。
• JA - 从 TBQA 板连接器 JAR/S/T 传输热电偶输入和冷端补偿，用于内核 R1、R2 和 R3。
• JB - 将 4-20 mA 输入和输出传输到 TBQC 上的 JBR 端子板连接器或从 TBQC 上的 JBR 端子板连接器传输。
• JD - 将跳闸信号从 R1 内核传输到 P1 内核中的 TCTG 板;在 R2 或 R3 中不使用。
• JE - 发送和接收伺服阀驱动器输出、继电器驱动器输出、发生器和线路信号以及进出 TCQC 板的脉冲信号。携带电源监视器输入。
• JF - 来自 TBQC 端子板连接器 JFR 的 LVDT/LVDR 位置输入由 JF 承载。
• JG - 来自 TBQB 端子板连接器 JG 的振动输入以及 +/- 10 V 直流输入由 JG 承载。
