GE DS200TBQAG1A 热电偶终端模块 用于补偿冷端的电路同样由TBQA板提供

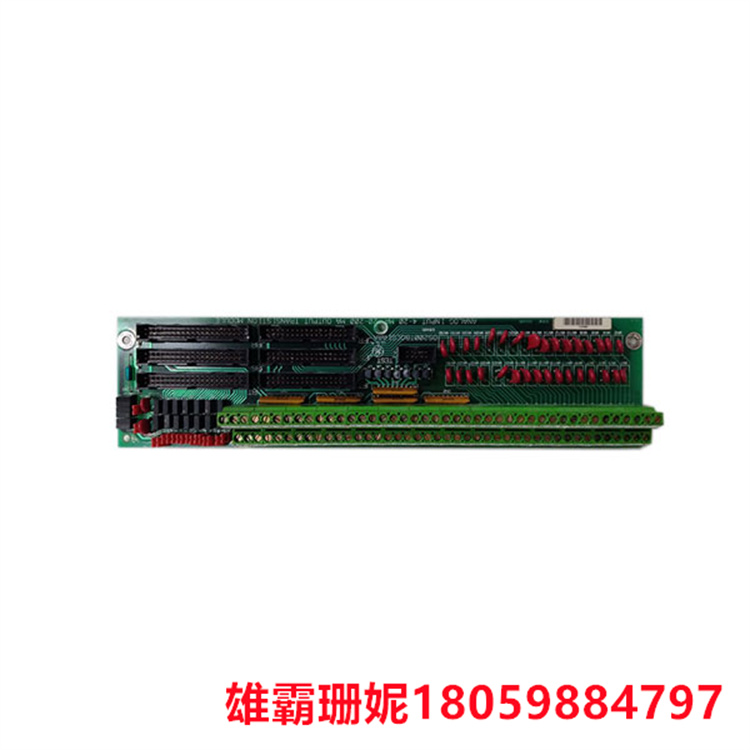

DS200TBQAG1A  热电偶终端模块

DS200TBQAG1A是由通用电气制造和设计的热电偶终端模块，是用于燃气轮机控制系统的Mark V LM系列的一部分。R1 和 R5 内核包含 TBQA（热电偶端接模块）。TBQA端子板可以接收45个热电偶输入信号。R1中的TBQA通过以下方式分配其输入信号：15个信号（热电偶#1至#15）进入R1中的TCQA，15个信号（热电偶#16至#30）进入R2核心的TCQA，15个信号（热电偶#31至#45）进入R3中的TCQA。42个热电偶输入信号连接到“R5”中的TCCA板，并可由“R5”中的TBQA板接收。用于补偿冷端的电路同样由TBQA板提供。

TBQA 连接：

JAR - 将冷端信号和热电偶信号 #1 至 #15 写入内核中的 TCQA 板。热电偶信号#1至#15和冷端信号从磁芯写入磁芯中的TCCA板。

JAS - 将冷端信号和热电偶信号 #16 至 #30 写入内核中的 TCQA 板。热电偶信号#16至#30和冷端信号从磁芯写入磁芯中的TCCA板。

JAT - 热电偶信号 #31 至 #45 和冷结信号从“R3”内核写入“R1”内核中的 TCQA 板。热电偶信号#31至#42和冷端信号从R5>内核写入R5>内核中的TCCA板。

热电偶输入：

TBQA端子板由三组每组15人组成，每组核心一组，每组都有自己的固态冷端补偿。通常，控制和跳闸目的由热电偶输入处理。安装在R42内核内部TBQA端子板上的5个热电偶可以通过R5控制器进行监控。三组 5 个输入，每个输入具有不同的固态冷端校正，组成了这组输入。R<>输入通常仅用于监控;它们从不用于控制或跳闸。
