GE DS200PTBAG1AEC 端接板每个接线端子中用于 72 根信号线

制造	通用电气
型	DS200PTBAG1AEC
订购信息	DS200PTBAG1AEC
目录	极速电子马克五世
描述	GE DS200PTBAG1AEC 终端板
起源	美国（US）
海关编码	85389091
尺寸	16厘米 * 16厘米 * 12厘米
重量	0.8公斤

联系电话：18059884797

立即咨询在线咨询

详细介绍

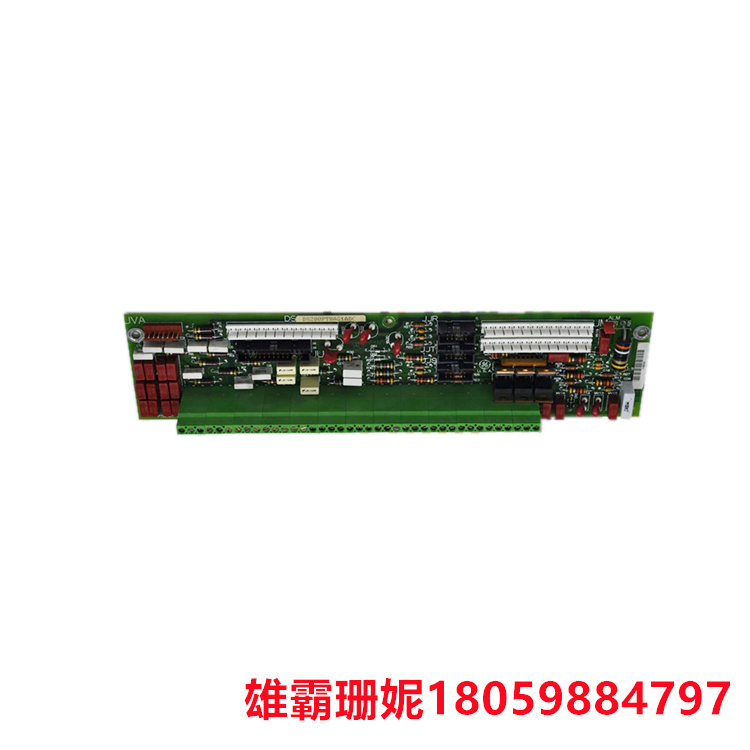

DS200PTBAG1AEC 端接板

GE 端接板 DS200PTBAG1A 具有 2 个接线端子，每个接线端子中用于 72 根信号线。它还包含 3 个 10 针连接器。

10 针连接器的 ID 是 JJR、JJT 和 JJS。它还包含用于 6 根信号线的接线柱。GE 终端板 DS200PTBAG1A 高 3 英寸，宽 11.5 英寸，每个角都有一个孔，用于将板连接到驱动器内的板架上。

由于连接到电路板的信号线和带状电缆很多，因此佳做法是绘制出信号线在电路板上的连接位置，并制定计划将电线连接到替换板上的相同连接器。如果未能将信号线连接到相同的端子，则当信号线连接到正确的端子时，驱动器停机时间将增加。这将给现场操作带来不便并降低生产率。
GE DS200PTBAG1AEC 端接板每个接线端子中用于 72 根信号线

为防止这种情况发生，请在所有信号和带状电缆仍连接的情况下检查驱动器上的旧板。使用终端 ID 在信号线上标记它们所连接的位置。一个接线端子的 ID 为 TB1，另一个为 TB1。

要标识特定终端，请使用终端的数字 ID。例如，TB1 27是TB27接线端子上的端子1。TB2 70 是 TB70 接线端子上的端子 2。您可能会发现创建标记 ID 的标签很有帮助。
GE DS200PTBAG1AEC 端接板每个接线端子中用于 72 根信号线
