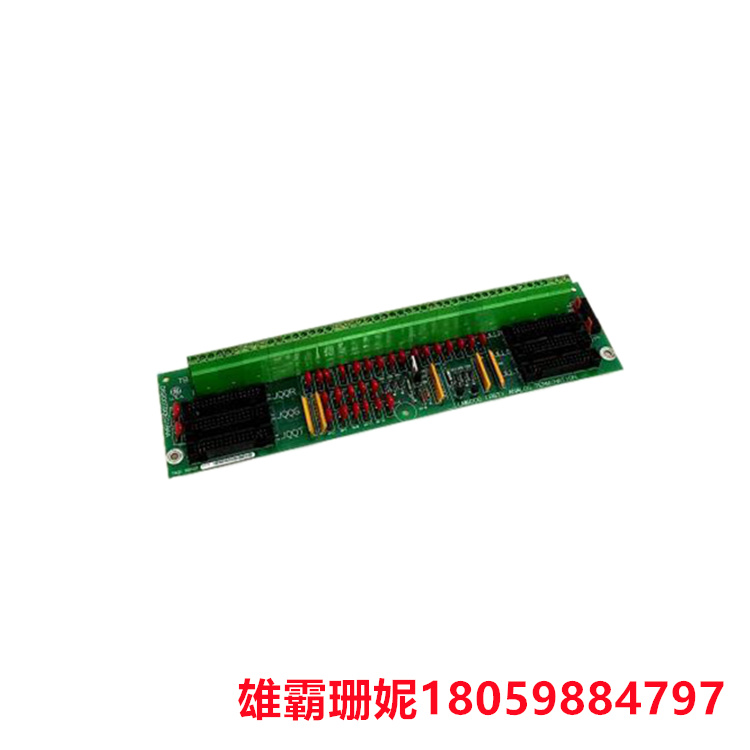

DS200TBQEG1B LM6000 RST 模拟终端板 每个模块包含 95 个信号线端子

DS200TBQEG1B   LM6000 RST 模拟终端板

GE RST LM6000 模拟板 DS200TBQEG1B 具有 2 个接线端子。每个模块包含 95 个信号线端子。GE RST LM6000 模拟板 DS200TBQEG1B 还包含 2 个跳线和 6 个 34 针连接器。34 针连接器在电路板表面上具有与其关联的 ID。一组 34 针连接器是 JQQR、JQQS 和 JQQT。另一组 34 针连接器是 JLLR、JLLS 和 JLLT。在从 34 针连接器上拔下带状电缆之前，好在带状电缆上粘贴标签，指示带状电缆的连接位置。这有助于安装人员在连接更换板上的电缆时避免错误。

注意带状电缆在驱动器内的布线方式也很重要。机柜内部的空间有限，电缆布线将允许适当的气流，这有助于冷却机柜中的发热组件。驱动器的设计使冷空气从底部进入驱动器，并在组件上升时从组件中吸取热量。在驱动器的顶部，它以热空气的形式排出。正确布线的第二个好处是使电力电缆远离信号线和带状电缆。众所周知，如果电源线在驱动器中靠近布线，它们会干扰信号传输电缆。

由于接线端子和相关信号线的重量，电路板通过 5 个螺钉连接到驱动器内部的电路板机架上。连接到 6 个 6 针连接器的 34 根带状电缆有助于增加电路板的重量。
