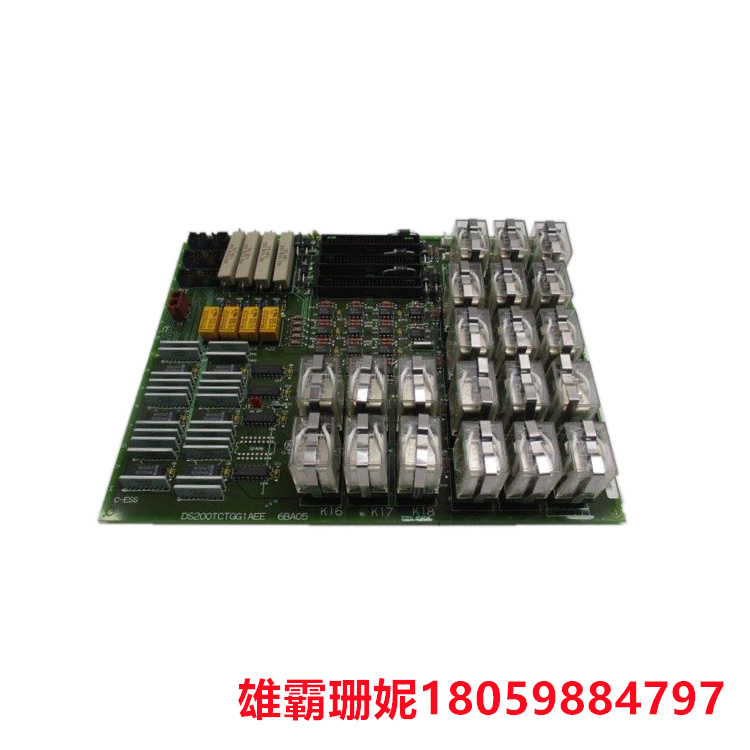

DS200TCTGG1AEE 继电器板 多输入/输出

DS200TCTGG1AEE   继电器板

继电器的输入信号 x 从零连续增加达到衔铁开始吸合时的动作值 xx，继电器的输出信号立刻从 y=0 跳跃y=ym，即常开触点从断到通。一旦触点闭合，输入量 x 继续增大，输出信号 y 将不再起变化。当输入量 x 从某一大于 xx 值下降到xf，继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

继电器是一种当输入量变化到某一定值时，其触头（或电路）即接通 或分断交直流小容量控制回路由磁铁保持释放状态，加上工作电压后，电磁感应使衔铁与磁铁产生吸引和排斥力矩，产生向下的运动，后达到吸合状态。

当晶体管用来驱动继电器时，推荐用NPN三极管。具体电路如下：

工作原理简介

当输入高电平时，晶体管T1饱和导通，继电器线圈通电，触点吸合。

当输入低电平时，晶体管T1截止，继电器线圈断电，触点断开。

厦门雄霸专注于欧美进口备件DCS/PLC/机器人/伺服
官网链接：www.xiongbagk.cn
备件咨询#18059884797 何经理
公司主营品牌包括：ABB贝利、GE/FUANC、FOXBORO、英维思TRICONEX?、本特利BENTLY、艾默生EMERSON?、横河、NI、A-B罗克韦尔、霍尼韦尔HONEYWELL?、伍德沃德WOODWARD、MOTOROLA、XYVOM、力士乐REXROTH、KUKA、DEIF、瑞恩RELIANCE、施耐德SCHNEIDER?、安川、?穆格MOOG、PROSOFT...
