DS200TCTGG1ACA 涡轮跳闸板 它控制涡轮机的燃油关闭半部分

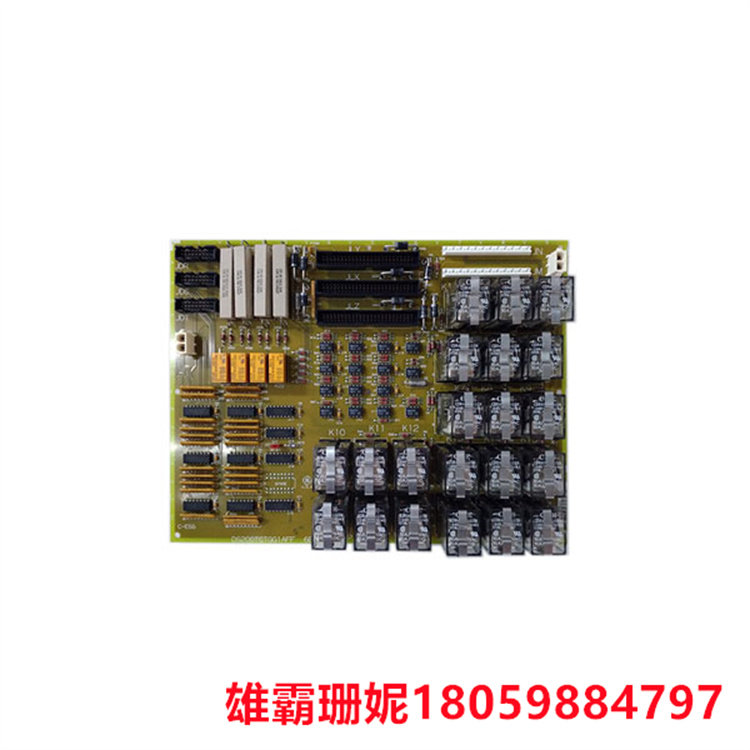

DS200TCTGG1ACA  涡轮跳闸板

DS200TCTGG1A是GE开发的涡轮跳闸板（TCTG）。它控制涡轮机的燃油关闭半部分，位于核心的位置 4。在 TCTG 板上，有两种不同的跳闸继电器类型可用于故障安全燃油阀功能。主跳闸继电器 （PTR） 和紧急跳闸继电器 （ETR） 均可用。PTR 由 CSP 和通信错误控制。ETR 由核心的 TCEA 董事会管理，紧急旅行需要 2/3 投票。用于硬接线跳闸的按钮将关闭 PTR 和 ETR 继电器的 24 V 直流电源并开始跳闸。TCTG 板还装有同步继电器。
DS200TCTGG1A 配置

硬件
在 TCTG 板上，只有一个硬件跳线。紧急超速伺服夹具为J1。激活跳线以打开伺服阀 1-4。将 24 V 直流施加到伺服输出需要使用此跳线。TCQC 板上是实际继电器所在的位置。

软件
TCTG 板未配置任何软件。

ETR 继电器

ETR 继电器的跳变信号由 P1 内核中的 TCEA 板 X、Y 和 Z 产生。信号通过 JLX/Y/Z 连接写入 TCTG 板。为了决定是否应跳闸，ETR 继电器进行硬件级别的三分之二投票。通过打开和关闭 TCTG 板上的一串关联触点，如果三个继电器中的两个需要跳闸，则设备跳闸。高压轴超速和快速减速、低压轴超速和快速减速以及交叉跳闸是会使 ETR 继电器跳闸的信号。然后使用JM连接器将跳闸信号写入PTBA端子板。

发电机断路器闭合电路

R1 中的 STCA 板和 P1 磁芯中的 TCEA 板是关闭发电机断路器的信号的来源。TCEA 板使用来自 PTBA 端子板的 PT 信号进行自动同步计算，并提供闭合断路器的许可信号。R1内核中的STCA板同时计算同步允许（同步检查），并发送允许以关闭断路器。TCTG 董事会以 1 比 <> 的差距投票赞成自动同步信号。如果R<>提供了同步检查信号，并且已收到三个自动同步信号中的两个，则TCTG板将关闭断路器。
