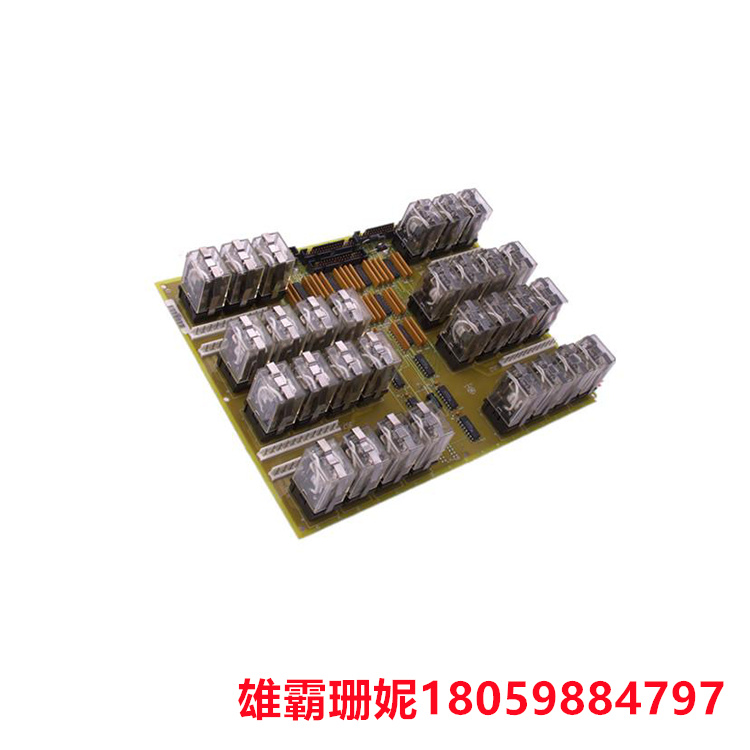

DS200TCRAG1ABC 继电器 输出板 为了提供电源来操作电磁阀

DS200TCRAG1ABC    继电器 输出板

功能说明：

DS200TCRAG1A是由通用电气制造和设计的继电器输出板，是GE Speedtronic涡轮机控制系统中使用的Mark V LM系列的一部分。TCRA上装有多达30个继电器，指定为K1至K30，TCRA是数字内核的一部分。每个数字 IO 内核都包含其中两个板。在Q4核心位置11的TCRA板上只有四个继电器，它们通过JO连接器连接到TCQE。一些应用使用这些继电器来控制气体歧管排气阀。每隔 TCRA 中就有 18 个继电器。为了提供电源来操作电磁阀，可以在“Q4”位置51的TCRA上配置前<>个继电器。

对于 Q16 和 Q5 内核位置 11 的 TCRA 板上的前 51 个继电器，也可以进行此配置。在 DTBC 和 DTBD 端子板上，使用硬件跳线来执行此操作。使用电源连接器 J19 和 J20，可以在 TCRA 板上的 Q47 或 Q48 第五位置润湿两个额外的触点输出（#11 和 #51）。其中一个内核中的 DTBD 板通过连接器 J120 和 J240 从 PD 内核接收 19/20 V 交流电源。

对于点火变压器，通常使用这些信号。数字内核中的TCDA板将信号写入TCRA板，指示它们打开或关闭继电器。“R1”内核中的TCQE板以这种方式向“Q4”位置11的TCRA板发送信号。Q21的前18个电磁阀输出不符合配置电磁阀电源的条件。

TCRA 配置：

硬件：DTBC 和 DTBD 端子板的硬件配置在端子板级别完成，为继电器供电或将其转换为螺线管。

软件：TCRA 板没有任何软件配置。

TCRA触点输出电路：

来自CSP的信号用于控制TCRA板上的继电器，然后通过COREBUS和IO引擎中继到STCA板。TCDA 板在读取信号后通过 IONET 接收来自 STCA 板的信号。然后，TCDA板通过JO连接器写入指令信号，为继电器供电。JS1 到 JS8 连接器用于将继电器（开/关）连接到 DTBC 和 DTBD 端子板。
