GE DS200TCCBG1A 模拟 IO 板缩放和调理信号被传送到 STCA 板

部件号：DS200TCCBG1A
制造商：通用电气
系列：Mark V
产品类型：模拟 IO 板
可用性：现货
制造国家/地区：美国
维修：3-7 天
手册：GEH-6153

联系电话：18059884797

详细介绍

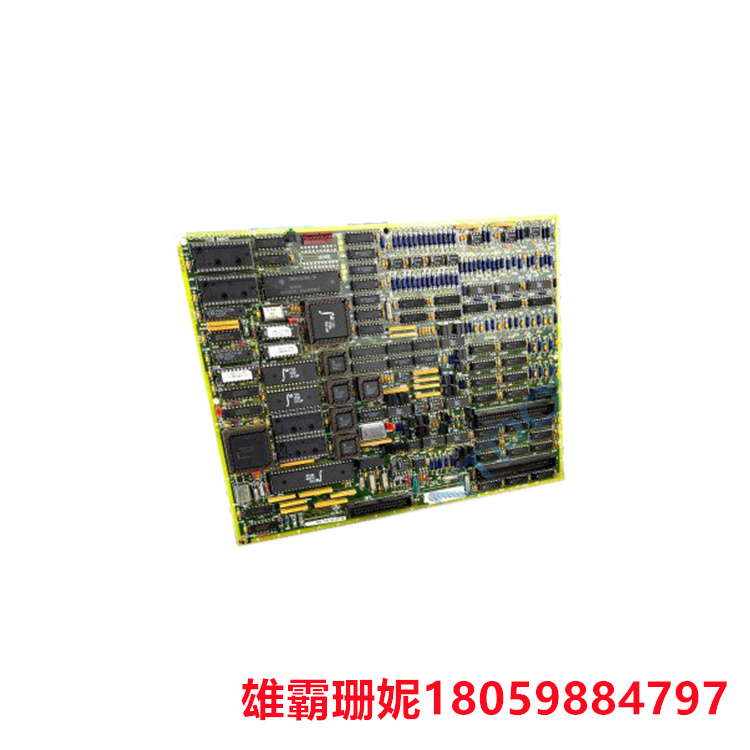

DS200TCCBG1A 模拟 IO 板

功能说明

DS200TCCBG1A是由通用电气制造和设计的通用扩展模拟IO板，是用于Speedtronic燃气轮机控制系统的Mark V系列的一部分。通用扩展模拟 I/O 板（TCCB）可缩放和调节从 P1 内核中的 TCEB 板和安装在 R5 内核上的 TBCB 端子板上读取的其他模拟 I/O 信号。这些信号由线路电流输入、RTD、发电机和总线电压输入以及4-20 mA/0-1 mA输入组成。通过 3PL 连接器，缩放和调理信号被传送到 STCA 板。

GE DS200TCCBG1A 模拟 IO 板缩放和调理信号被传送到 STCA 板

配置：

硬件：Mark V LM 的发电机和总线电压监控功能以及线路电流监控功能由硬件跳线 J1、J2、J3、J4 和 J5 提供。RS232串口通过硬件跳线J14连接到DCOM。J15 和 J16 是用于测试的硬件跳线。有关此主板的硬件跳线设置的详细信息，请参阅附录 A 和操作员界面的硬件跳线面板。

软件：在HMI的I/O配置编辑器中，您可以输入总线电压和线路电流设置，以及发电机、mA输入、RTD和其他设备的I/O配置常数。
GE DS200TCCBG1A 模拟 IO 板缩放和调理信号被传送到 STCA 板
