GE DS2020PDMAG3 配电模块 电源滤波器用于通过客户提供的 125 V 直流

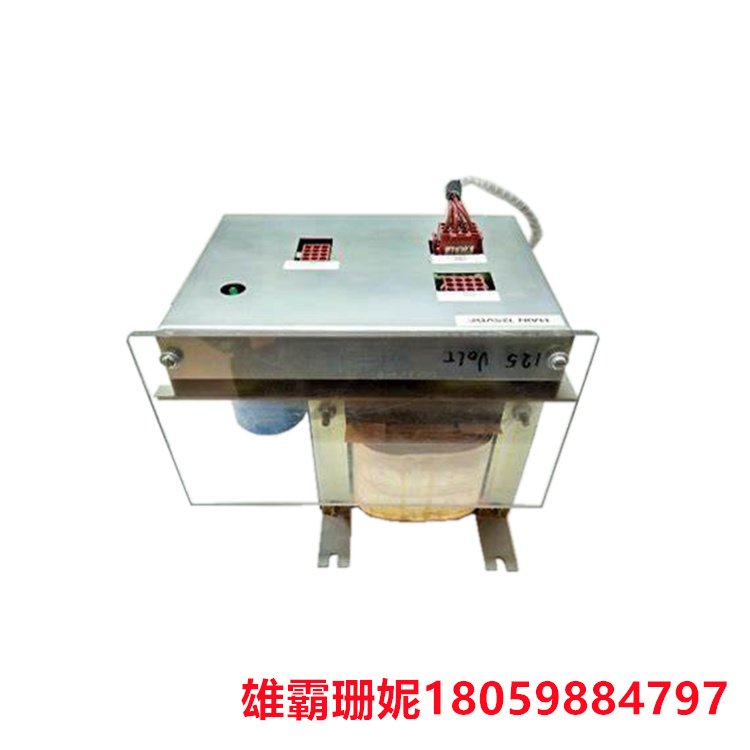

DS2020PDMAG3   配电模块

功能说明：

DS2020PDMAG3是由通用电气制造和设计的配电模块，是GE Speedtronic涡轮机控制系统中使用的Mark V系列的一部分。对于 Mark VI 系统中的每个机架和端子板，配电模块 （PDM） 提供 125 V 直流和 115 V 交流（或 230 V 交流）。在使用远程 I/O 机柜的系统中，控制柜有第二个版本的 PDM。

操作：

• 电源滤波器用于通过客户提供的 125 V 直流和 115/230 V 交流电源进入 PDM。一个或两个输出 125 V 直流的交流/直流转换器通过电缆连接到交流电源。

• 为了创建备用电源，然后将该直流电压电缆连接回PDM和连接到主直流电源的二极管。端子板和 VME 机架接收此配电。

• 交流/直流转换器可以处理 115 V 或 230 V 交流。要在 115 V 或 230 V 下工作，变压器电缆必须插入 JTX1 或 JTX2。

• PDM 用于收集诊断数据，然后将其链接到安装在 DIN 导轨上的端子板。之后，电缆通过J301到达机架“R”中的VCMI

• 继电器端子板与交流馈线 J17–20 接线并熔断。保护模块 TRPG、TREG 和 TRLY 与熔断的 125 V 直流馈线连接。

• 控制电源滤波器（CPF）可降低EMI噪声，用于将PDM馈送到电路板，以确保无噪声供电。

• 在熔断并连接到TBCI板之前，触点输入的电源首先通过TB2，然后通过电阻R3和R4，然后通过TB2。125 V dc 的激励电压用于触点输入。

诊断：

电阻分压器网络将 125 V 直流电压降至信号电平，以便对其进行监控。两个交流电源、电池电压和继电器输出板馈线中的保险丝是检查的其他事项。该诊断信息通过电缆连接到控制柜中的VDSK板，随后由接口柜中的VCMI监控后连接到VCMI。

配置：

TB1 和 TB2 上有跳线。在TB3上，放置电阻以将125 V直流降至1.82 V直流，以进行总线监控。对于具有外部接地参考的系统，提供跳线BJS来隔离接地参考。BJS 将中心连接到地面，跨越 125 V 直流电源的接地参考电桥包含两个电阻，每侧一个。R> 机架中的 VCMI 跟踪 PDM 变量，如交流和直流电源、P125 和 N125 电压以及保险丝 31、32 和 33 的状态
