GE DS200AAHAH1AED 驱动板它也被标识为ARCNET连接板（AAHA）

制造者	通用电气通用电气
系列	马克五世
部件号	DS200AAHAH1AED
产品类型	ARCNET-ACT HUB LAN 驱动程序

联系电话：18059884797

立即咨询在线咨询

详细介绍

DS200AAHAH1AED 驱动板

DS200AAHAH1AED是一款用于在MARK V控制面板内工作的PCB。它也被标识为ARCNET连接板（AAHA）。顾名思义，该板旨在充当将主控制引擎和外部驱动器连接到 ARCNET 的连接。控制引擎实际上驻留在 <R> 内核内。<R>内核中实际上需要两个AAHA板。内核所需的电路板之一是将 COREBUS 连接到 <R> 内核的电路板。这样，控制引擎就可以与同样保存在 <R> 内核内的 I/O 内核进行通信。该板还可以连接到 PANA 板。第二块板授予与用户界面和 <R> 内核的阶段链路连接。

GE DS200AAHAH1AED 驱动板它也被标识为ARCNET连接板（AAHA）

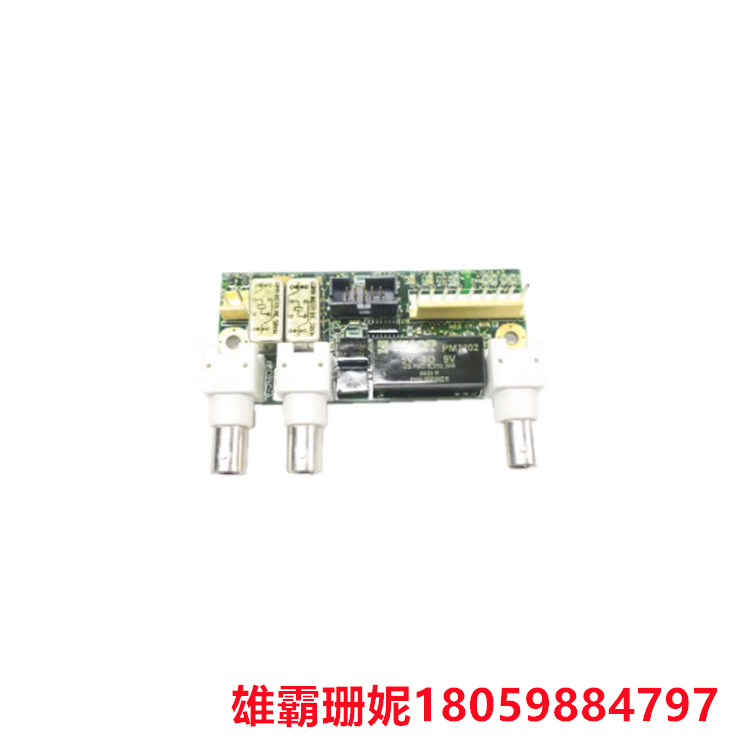

DS200AAHAH1AED是一款非常小巧简单的电路板。它的顶部有三个通信端口。左边的端口实际上并未使用，而是 EBNC 端口。旁边是ARCBNC-A和ARCBNC-B端口。在顶部平坦侧的右下角是一个 2PL 连接端口。中间是 APL 10 针连接端口，左下角是 EPL 连接，也未使用。
GE DS200AAHAH1AED 驱动板它也被标识为ARCNET连接板（AAHA）
