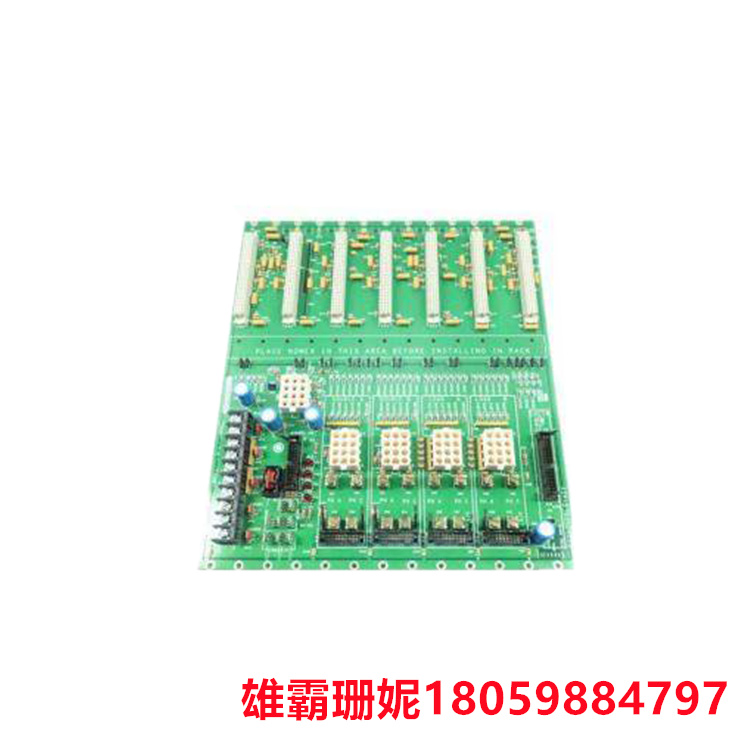

DS200VPBLG1AEE VME 背板

DS200VPBLG1AEE是GE在LCI系列下开发的VME背板卡。VME 背板（VPBL）是卡架 J2 和 J3 部分的 VME 背板。VPBL 板是多层的，具有独立的模拟和数字电源层。每个插槽中的每个电源连接都有配电和旁路电容器。

DS200VPBLG1AEE J2 部分

J2 部分支持以下板：

在插槽J1中，是带有子板的数字信号处理器控制板（DS200 DSPC）。
在 DSPC 右侧的插槽 J3 中，是一个带有子板的 I/O 扩展器。
在插槽 J5、J7 和 J9 中，多有三个栅极分配和状态板（DS200 FCGD）。
插槽 J11 中的一个激励器板。
两个备用插槽，J12 和 J13。

除插槽 1 外，插槽标识号（ID）在 P2 连接器上硬连线。只有控制信号（如 16 MHz 时钟信号）在数字总线上的插槽末端终止。J2 连接器 B 行中的引脚仅连接到 P5 和 DCOM 引脚。

GE DS200VPBLG1AEE VME 背板每个插槽中的每个电源连接都有配电和旁路电容器

特征

TMR 控制器从三重冗余传感器接收数据，其数量因系统而异。由于Mark V的优势之一是其可扩展性和适应性，因此许多系统都是的。它旨在适应接受和存储其他板的机架系统。它们连接到主板后半部的八个 VME 型连接器。应该注意的是，该外壳是一个单独的组件。
PCB具有多个垂直引脚连接器，包括诊断26引脚分立电缆连接器。电压反馈缩放板通过三个 20 引脚带状连接器向卡发送衰减电压信号。该板还具有用于电源连接的 <> 引脚 Mate-n-Lock。
在电路板上，有三个 Mate-n-Lock 连接器。转速计信号通过 12 针接线端子发送到 CPU。板上有五个跳线和八个刺连接器。
PCB有60个TP测试点。弹簧环提供对模拟和数字信号的访问。一个端子条、七个电阻网络阵列、四个高压电解电容器和四个 LED 完善了电路板的
