GE IS200TRLYH1B 终端继电器卡该板是TRLY终端继电器板的“B”版本

反馈	投票线圈驱动
制造者	通用电气能源集团
配电	6 个熔断树枝，1 个特殊的未熔断
继电器	12 个 C 型继电器，24 DC 3A，125 DC .6A，120/240 AC 3A
部件号	IS200TRLYH1B
产品类型	继电器端子板
说明书	GEH-6421Q

联系电话：18059884797

立即咨询在线咨询

详细介绍

IS200TRLYH1B 终端继电器卡

IS200TRLYH1B是GE制造的Mark VI涡轮机控制系统的终端继电器卡。 该板是TRLY终端继电器板的“B”版本，具有以下特点：

投票线圈驱动反馈
插座密封机械继电器
MOV 抑制
48 个屏障端子

GE IS200TRLYH1B 终端继电器卡该板是TRLY终端继电器板的“B”版本

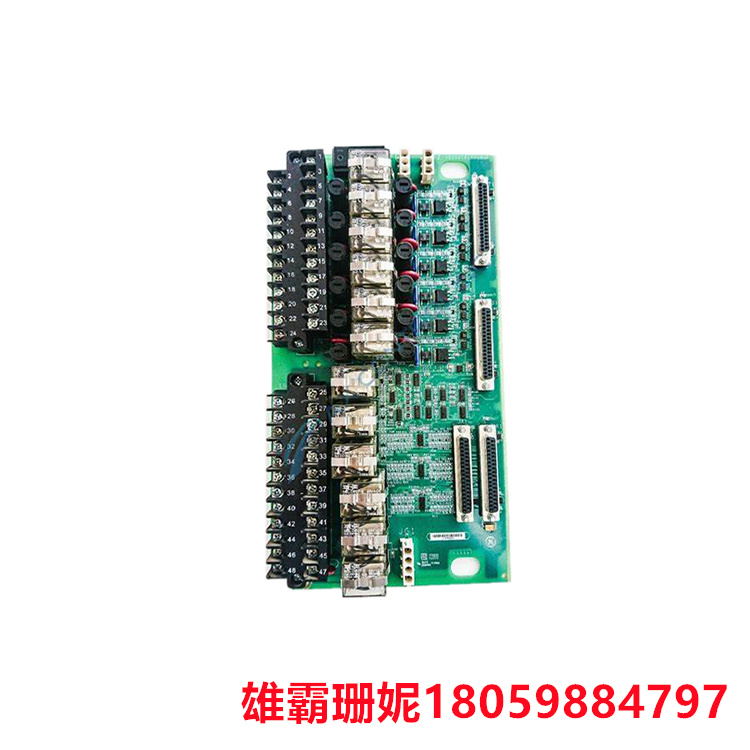

IS200TRLYH1B的物理描述：

IS200TRLYH1B 的左边缘包含两（2）个大的黑色接线端子。每个接线端子都有二十四（24）个银色金属端子。这总共有四十八（48）个终端。每个端子在接线端子上都标有白色印刷品。四（4）个连接器端口已放置在 IS200TRLYH1B 的右边框上。三（3）个连接器端口在边缘垂直对齐，后一个端口与底部的连接器端口平行。在IS200TRLYH1B的中心附近，有一长串白色和黑色的继电器，带有形状像立方体的透明盖子。这些组件已通过黑线连接到PCB。每个继电器的两侧都有一个圆形的黑色晶体管。与每个晶体管配对的是一个圆形红色MOV或金属氧化物压敏电阻。其中五（5）个继电器垂直排列在 IS200TRLYH1B 的上半部分。五（5）个额外的继电器已在 PCB 的下半部分对齐。
