GE IC694BEM331A 总线控制器模块可以接收多达 128 字节的全局数据

产品类型	天才总线控制器模块
背板支持	无背板限制
电流消耗	300VDC 时为 5mA，最大值
最大设备数	32 台设备，所有波特率（38.4K波特除外）。16 台设备，波特率 38.4K。
通信	全局数据和数据报
总线终端	75、100、120 或 150 欧姆电阻器，位于电气总线电缆的两端

联系电话：18059884797

立即咨询在线咨询

详细介绍

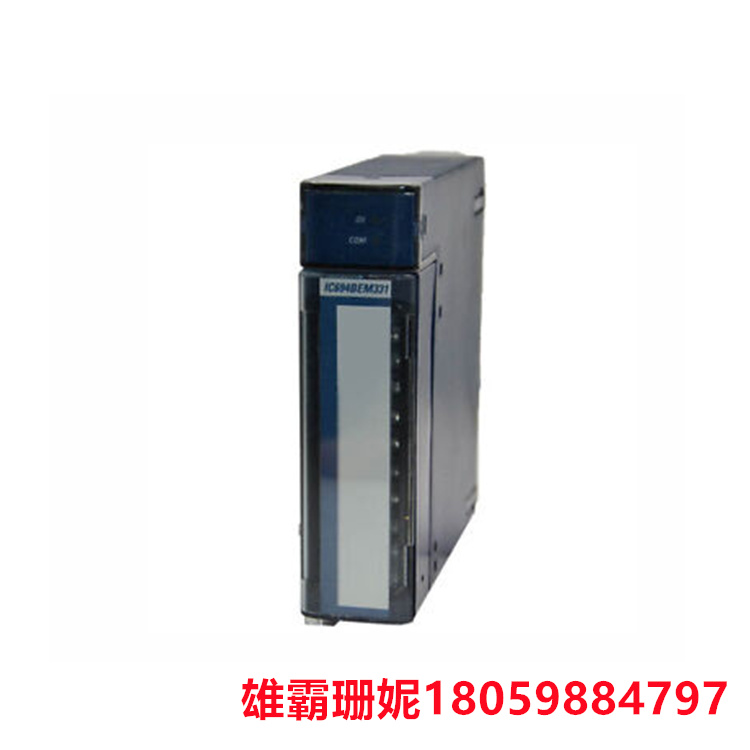

IC694BEM331A 总线控制器模块

IC694BEM331是GE Fanuc / Emerson PACSystem RX3i Genius总线控制器模块。该模块主要用于允许RX3i机架与利用Genius总线的其他控制器平台进行通信。此类控制器平台可能包括VersaMax，Genius Block，Genius手持监视器（HHM），现场I / O控制站，远程或分布式I / O机架以及支持Genius总线的多个主机。 IC694BEM331支持与每个支持Genius的设备交换多达128字节的数据。

它还可以为每次总线扫描发送多达 128 字节的全局数据。每次完成总线扫描时，它还可以接收多达 128 字节的全局数据。单个 RX3i 系统多可以支持八（8）个 Genius 总线控制器。

GE IC694BEM331A 总线控制器模块可以接收多达 128 字节的全局数据
IC694BEM331 具有两（2）个 LED 状态指示灯。这些 LED 指示灯用于指示模块的运行和通信状态。正常操作期间，OK LED 自然激活。在诊断和上电期间，此指示灯熄灭。COM LED 描述了 Genius 总线之间的通信交换状态。正常运行时，COM 指示灯被激活。对于间歇性总线错误，COM LED 闪烁并完全关闭是 Genius 总线出现故障。此外，当CPU未从IC694BEM331总线控制器收到合格信息时，COM 指示灯未激活。

IC694BEM331支持153.5K波特标准/扩展，76.8K波特或38.4K波特的传输速率，这是软件可配置的。所需的总线端接是电气总线电缆两端的 75、100、120 或 150 欧姆电阻。
