IC695RMX128 冗余内存交换模块

IC695RMX128 是一款 PACSystems RX3i 冗余内存交换模块。该模块的主要功能是充当反射内存拓扑上的单个节点，或作为冗余 RX3i CPU 对的专用内存模块。

当用于冗余CPU配置时，IC695RMX128反映了IC695CMX128的内容。使用反射内存链路，一个节点上的任何更新都会反映并更新到连接到同一网络的所有其他节点。通过光纤网络建立连接，支持多达 256 个节点的连接。

该模块配备 128 MB 反射存储器，光纤电源需要 LC 型连接器，设计用于高达 2.12 Gbaud 的传输速度。该模块在提供 580 mA @ 3.3 VDC 和 220 MA @ 5 VDC 电源时运行。

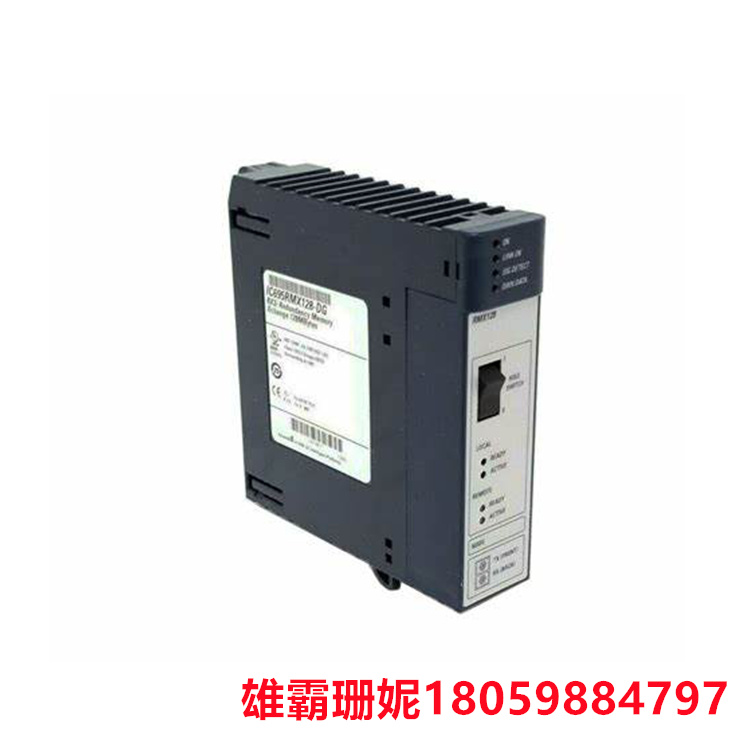

GE IC695RMX128 冗余内存交换模块使用反射内存链路
IC695RMX128用于冗余系统，不能用于执行通用存储器交换功能。此外，必须建立完整的通信路径才能完成内存交换网络。完整的通信路径由主 RMX 单元和相应的辅助 RMX 单元组成。两（2）根高速光纤电缆必须连接到 RMX 对，并且必须形成一个 2 节点环。由于冗余控制器配置必须使用专用 RMX 模块，因此任何冗余控制器设计都不得使用其他 RMX 或反射式 nide 来配置。RMX 节点的配置是通过编程软件完成的，而不是通过跳线或 DIP 开关设置。这确保了模块的集中修改，并大限度地减少了硬件中断。
