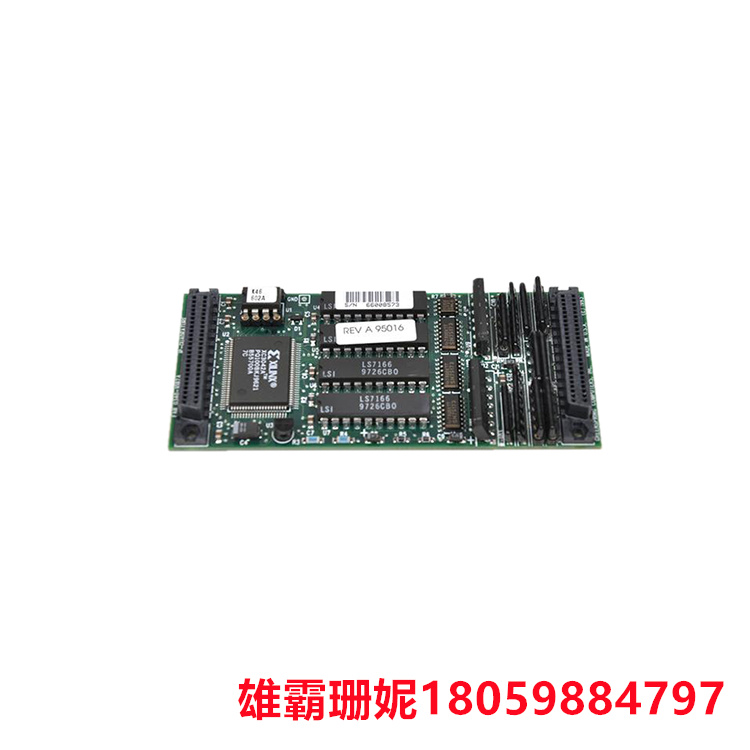

GE IP-QUADRATURE 四通道正交解码器 通道也可以用作通用计数器

IP-Quadrature提供四个正交解码器通道的高密度、高性价比、灵活的实施方案。通道也可以用作通用计数器。四个独立通道提供24位分辨率、可编
程模式、可编程极性、中断能力、差纷或单端(RS- 422或TTL/CMOS)输入、动态读取能力和0至10 MHz的计数频率。正交编码器是提供、低成
本增量运动检测的流行传感器。常见的是轴编码器，每转提供5 12到2048个计数。它们也常用作分辨率低至0.005英寸的线性编码器。它们几乎有
任何长度可供选择。现在大多数编码器都是光学的，使用由一对发光二 极管、透镜、光电传感器和简单电子元件组成的模制组件。对于旋转运动，该
组件感测旋转轮上交替的不透明和清晰线。对于线性运动，交替线可以在固定杆上，传感器组件移动,反之亦然。这对LED和光传感器偏移大约半个
线宽，从而可以通过观察两个输出的相对相位来感测运动方向。典型的正交编码器输出是-对标称相位相差90°的数字逻辑信号。- 些编码器还提供
每转一次的"索引" 脉冲输出，以提供位置信息。大多数现代编码器采用+ 5伏电压，并提供CMOS/TTL逻辑输出和/或RS-422差分逻辑输出。
如果可能，建议使用RS-422,因为它具有固有的抗扰性和长距离传输能力。TTL逻辑电平通常应限于长度小于10英尺的电缆。 正交编码器可从
Hewlett- Packard、US Digital和其他来源获得。通用输入结构允许来自线路驱动器(RS -422电平)的差分输入或直接来自大多数传感器的单端逻辑电
平输入(“TTL" )。可编程TTL电阻式终端提供灵活的高质量信号端接。

每个通道有三个输入。对于正常正交操作,两个正交输入称为X和y。这些输入有时被称为编码器的A线和B线。X和Y输入通常以90°相位差驱动。每个通道上还有-个控制输入,称为z。它的功能是可编程的，但如果使用，它通常作为索引或锁存输入。每个通道都有-个可编程预分频器，可以设置为X1、X2或X4工作模式。完全支持向量中断。中断可以单独屏蔽。可选条件包括借位中断和匹配中断(比较)。RS-422差分输入线路通常端接120w电阻。如果需要，用户可以移除这些插座式电阻网络,或者用不同的值来代替。每个通道由一个可编程输入部分、- 个24位递增/递减计数器模块、一个24位捕获/匹配寄存器和一 个24位输出锁存器组成。输出锁存器允许"实时” 读取正交位置值。捕捉/匹配寄存器可用作硬件“捕捉”寄存器来记录的机械位置 ，或提供任意可编程正交位置值的中断。 全CMOS设计本身就是低功耗的。-个主机系统插槽中多可实现16个正交通道。
