GE IC698PSA100 电源模块适当端接GND连接可以显著消除（如果不是）降低系统噪声

品牌	通用汽车发那科
系列	Rx7i PAC系统
制造者	GE智能平台（前）;艾默生自动化（当前）
系列	PACSystem RX7i
部件号	IC698PSA100
部件号	IC698PSA100
描述	电源模块

联系电话：18059884797

立即咨询在线咨询

详细介绍

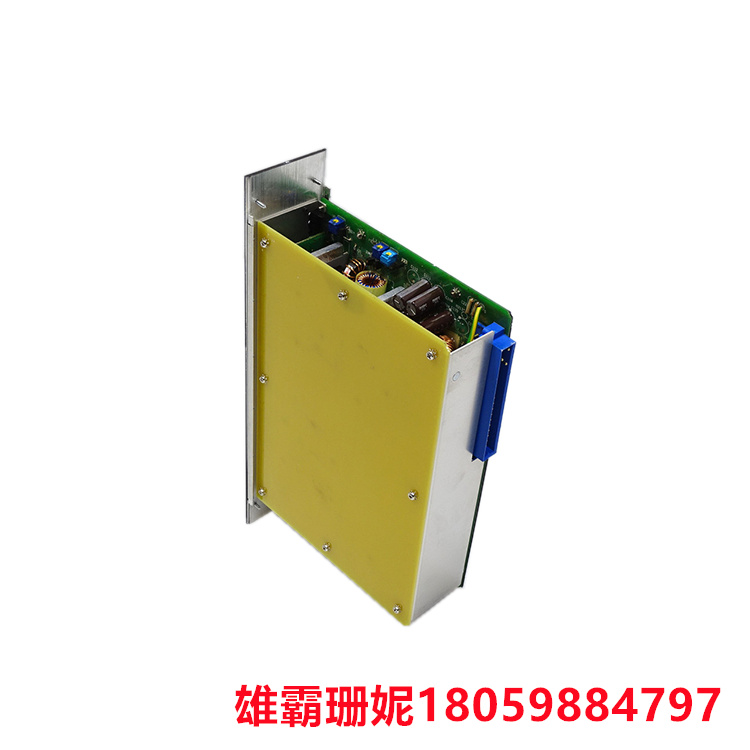

IC698PSA100 电源模块

IC698PSA100是一款PACSystem RX7i电源模块，由艾默生自动化制造，前身为GE智能平台（GE IP）。此电源模块安装在任何 RX7i 标准机架的左侧插槽，特别是插槽 0。它配有螺钉式输入端子，设计用于 85 至 264 VAC（标称电压为 120 / 240 VAC）的输入电压范围，频率为 47 至 63 Hz 和 100-150VDC（标称电压为 125 VDC）。外部电源连接必须使用 AWG #16 （1.3 mm2）实心或绞合铜线进行，绝缘额定值为 75°C （167°F）。对于接地连接，请使用 #12 （3.3 mm2）铜线，绝缘额定值为 75°C （167°F）。适当端接GND连接可以显著消除（如果不是）降低系统噪声。

GE IC698PSA100 电源模块适当端接GND连接可以显著消除（如果不是）降低系统噪声
IC698PSA100 提供的大输出功率为 100 瓦，这是所有三（3）个输出端子的总功率，标称功率为 4.875 至 5.25 伏、0—20 安培、5.1 VDC;11.64 至 12.6 伏，0—2 安培，+12 VDC，标称和 –12.60 至 –11.64 伏，0—1 安培，-12 VDC，标称。该电源模块的穿越时间为短 15 ms，保持时间为 5 ms（短）。它还具有主动过压和过流限制，特别是+5VDC时的7.6至7.5伏过压保护;+21 VDC 输出时为 5A;+2 VDC 输出时为 5.12A，-3 VDC 输出时为 5.12A。
