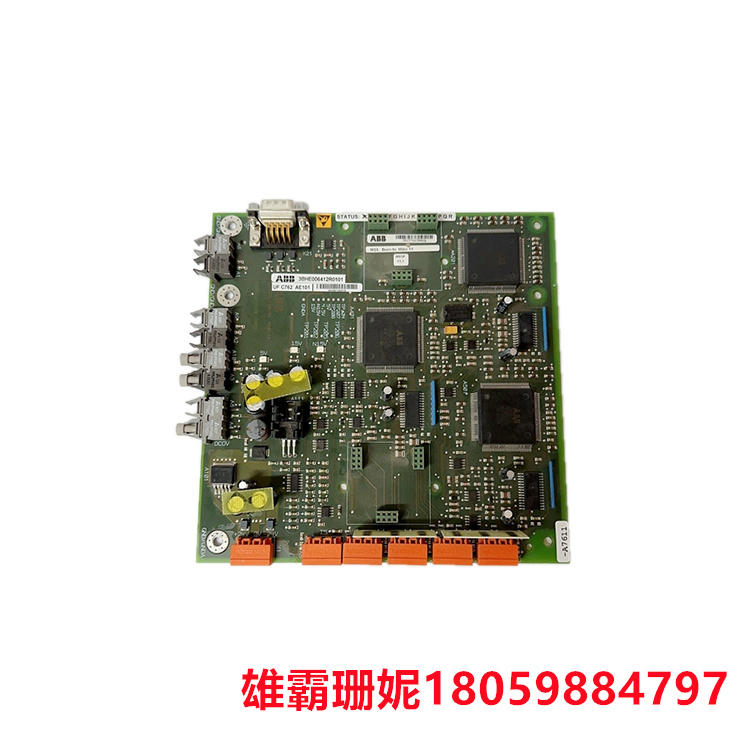

ABB  UFC762AE101 3BHE006412R0101 逆变电路板 实现单机运行时的自动调压

UFC762AE101 3BHE006412R0101  逆变电路板

自并联微机励磁调节器基本工作原理发电机的励磁功率从发电机端获得，励磁变压器L .B降压后,对SCR整流器KZL进行整流，使发电机励磁。自动励磁调节器根据电压互感器TV和安装在发电机出口处的电流互感器TA采集的电压信号、电流信号等输入信号，按照预设的调节准则控制并触发三相全控整流桥SCR的移相脉冲，从而调节发电机的励磁电流，实现单机运行时的自动调压。并网时可自动调节无功功率，提高电力系统的稳定性。电压互感器和电流互感器分别传输线电压UAC和相电流IB后，鉴相器电路产生电压周期的方波脉冲和电压电流相位差的方波脉冲信号给PIC16F877单 片机。通过PIC计数器测量两个脉冲的宽度，可以得到相位差计值,即电网的功率因数角。然后通过查找表格得到相应的功率因数，进-步计算有功功率和无功功率。控制单元选择PIC16F877微控制器。

由于PIC16F877微控制器内部具 有A/D转换功能，因此不需要外部A/D模块,从而减少了外部组件,降低了成本并增强了抗干扰能力。PIC单片机基于输入通道采集的发电机运行状态变量的实时数据，进行控制计算和逻辑判断,得到控制量。在SCR整流电路中,要求控制电路按照交流电源的相位向SCR控制极输出一系列脉冲,从而实现SCR的平滑切换和自然换向。“同步和数字触发控制电路的功能是将计算机CPU计算的、由数字表示的SCR控制角度转换为触发脉冲。功率放大器电路放大触发脉冲以触发SCR，从而控制激励电流。
