ABB 5SHY3545L0016 IGCT模块去饱和检测使用IGBT本身作为电流测量元件

制造商：ABB

型号:5SHY3545L0016

品名：IGCT模块

保修：一年

联系电话：18059884797

详细介绍

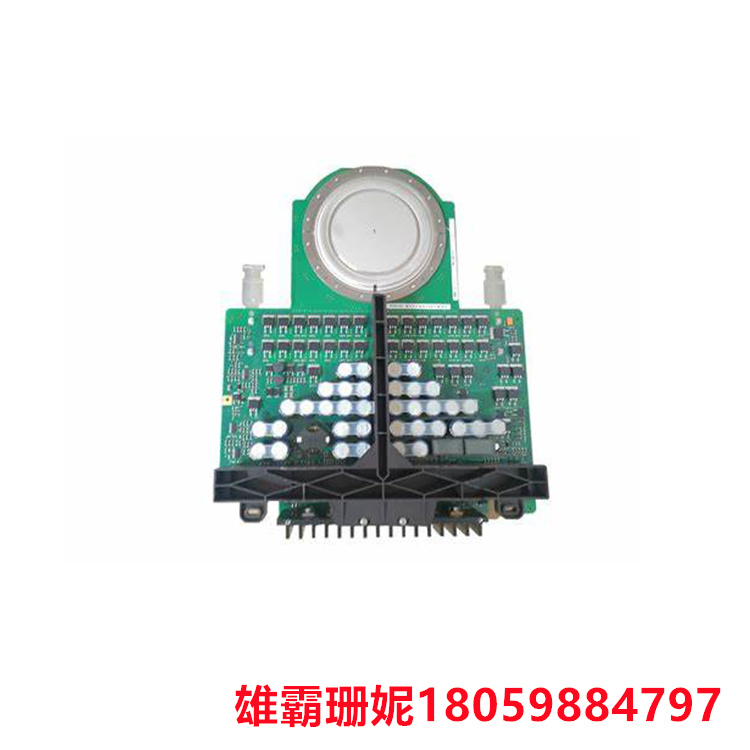

5SHY3545L0016 IGCT模块

5SHY3545L0016去饱和检测使用IGBT本身作为电流测量元件。原理图中的二极管确保IGBT的集电极发射极电压仅在导通期间由检测电路监控;正常工作时，集电极发射极电压非常低(通常为1 V至4V)。但是，如果发生短路事件, IGBT集电极电流将上升到驱动IGBT离开饱和区域并进入线性工作区的水平。这会导致集电极发射极电压迅速上升。上述正常电压电平可用于表示5SHY3545L001 6存在短路，而去饱和跳跃的阈值电平通常在7 V至9 V范围内。重要的是，去饱和还可以表明电网发射极电压过低，IGBT没有完全驱动到饱和区域。应谨慎部署去饱和检测，以防止误触发。
ABB 5SHY3545L0016 IGCT模块去饱和检测使用IGBT本身作为电流测量元件

ABB 5SHY3545L0016 IGCT模块去饱和检测使用IGBT本身作为电流测量元件

当IGBT尚未完全进入饱和状态时，在从IGBT关闭状态到IGBT开启状态的转换过程中，可能会发生这种情况。消隐时间通常在开路信号和去饱和检测的激活时间之间，以避免误检。通常加入电流源充电电容或RC滤波器，在检测机构中产生短时常数，滤除滤波器拾取引|起的杂散跳变。在选择这些滤芯时，有必要在IGBT短路耐受时间内平衡抗噪性和响应。
