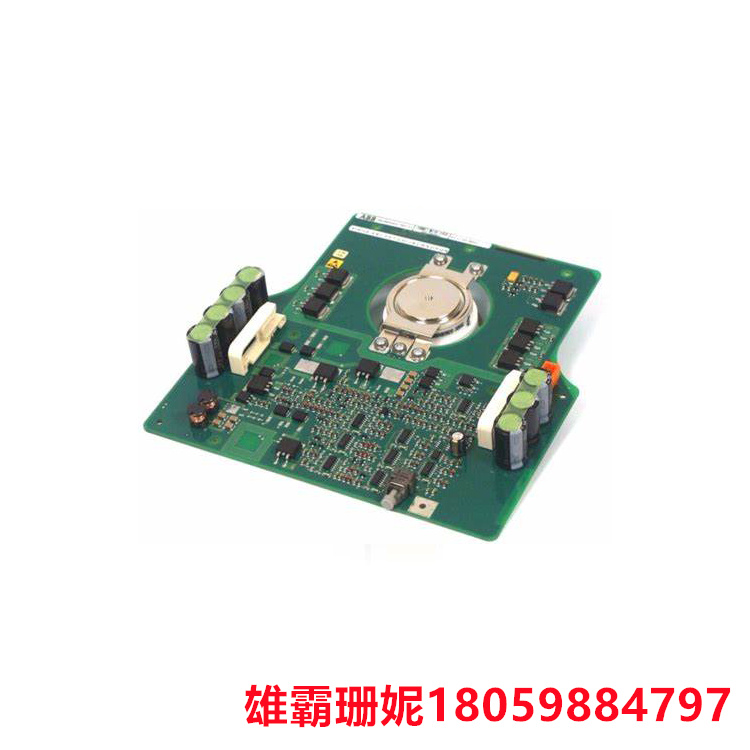

ABB 5SHX14H4502 可控硅　可控硅是P1N1P2N2四层三端结构元件

制造商：ABB

型号：5SHX14H4502

品名：可控硅

保修：一年

联系电话：18059884797

详细介绍

5SHX14H4502 可控硅

结构原件

　　可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如右图所示。双向可控硅：双向可控硅是一种硅可控整流器件，也称作双向晶闸管。这种器件在电路中能够实现交流电的无触点控制，以小电流控制大电流，具有无火花、动作快、寿命长、可靠性高以及简化电路结构等优点。从外表上看，双向可控硅和普通可控硅很相似，也有三个电极。

　　但是，它除了其中一个电极G仍叫做控制极外，另外两个电极通常却不再叫做阳极和阴极，而统称为主电极Tl和T2。它的符号也和普通可控硅不同，是把两个可控硅反接在一起画成的，如图2所示。它的型号，在我国一般用“3CTS”或“KS”表示；国外的资料也有用“TRIAC”来表示的。双向可控硅的规格、型号、外形以及电极引脚排列依生产厂家不同而有所不同，但其电极引脚多数是按T1、T2、G的顾序从左至右排列（观察时，电极引脚向下，面对标有字符的一面）。
ABB 5SHX14H4502 可控硅　可控硅是P1N1P2N2四层三端结构元件

ABB 5SHX14H4502 可控硅　可控硅是P1N1P2N2四层三端结构元件

专业销售世界各大电气品牌产品产品海外直接采购，正品库存，价格优惠售后保修，型号齐全，一样的产品，不一样的价格与服务。大量供应原装进口DCS系统配件，PLC系统配件。主营:ABB、GE发那科、Bentl本特利、Triconex英维思、Woodward伍德沃德、Foxboro福克斯波罗、Westinghouse西屋/Emerson艾默生、Reliance瑞恩、SchneiderModicon施耐德莫迪康、A-B、HIMA黑马、Motorola摩托罗拉、Kollmorgen科尔摩根Bosch/Rexroth/博世力上乐，NI,YOKOGAWA横河，等各大品牌的DCS系统配件，机器人系统配件，大型伺服系统停产备件。
