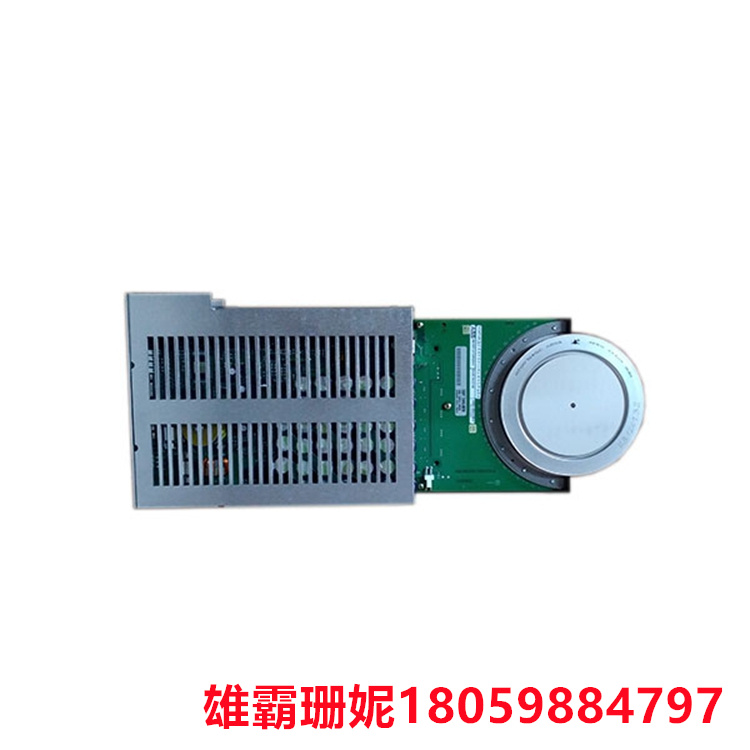

ABB 5SHY3545L0020 IGCT模块 利用集成栅极结构进行栅极硬驱动

5SHY3545L0020   IGCT模块

5SHY3545L0020 3BHE014105R0001 IGCT(Intergrated Gate Commutated Thyristors)是1996年问世的用于巨型电力电子成套装置中的新型电半导体器件。IGCT是一 种基于GTO结构、 利用集成栅极结构进行栅极硬驱动、采用缓冲层结构及阳极透明发射极技术的新型大功率半导体开关器件，具有晶闸管的通态特性及晶体管的开关特性。由于采用了缓冲结构以及浅层发射极技术，因而使动态损耗降低了约50%，另外，此类器件还在一个芯片上集成了具有良好动态特性的续流二极管,从而以其独特的方式实现了晶闸管的低通态压降、高阻断电压和晶体管稳定的开关特性有机结合

5SHY3545L0020 3BHE014105R0001 IGCT使变流装置在功率、 可靠性、 开关速度、效率、成本、重量和体积等方面都取得了巨大进展，给电力电子成套装置带来了新的飞跃。IGCT是将GTO芯片与反并联二 极管和栅极驱动电路集成在一起， 再与其栅极驱动器在外围以低电感方式连接,结合了晶体管的稳定关断能力和晶闸管低通态损耗的优点，在导通阶段发挥晶闸管的性能，关断阶段呈现晶体管的特性。IGCT具有电流大、 电压高、开关频率高、可靠性高、结构紧凑、损耗低等特点，而且造成本低,成品率高，有很好的应用前景。采用晶闸管技术的GTO是常用的大功率开关器件，它相对于采用晶体管技术的IGBT在截止电压上有更高的性能，5SHY3545L0020 3BHE014105R0001但广 泛应用的标准GTO驱动技术造成不均匀的开通和关断过程，需要高成本的dv/dt和di/dt吸收电路和较大功率的栅极驱动单元，因而造成可靠性下降，价格较高，也不利于串联。但是,在大功率MCT技术尚未成熟以前，IGCT已经成为高压大功率低频交流器的优选方案。
