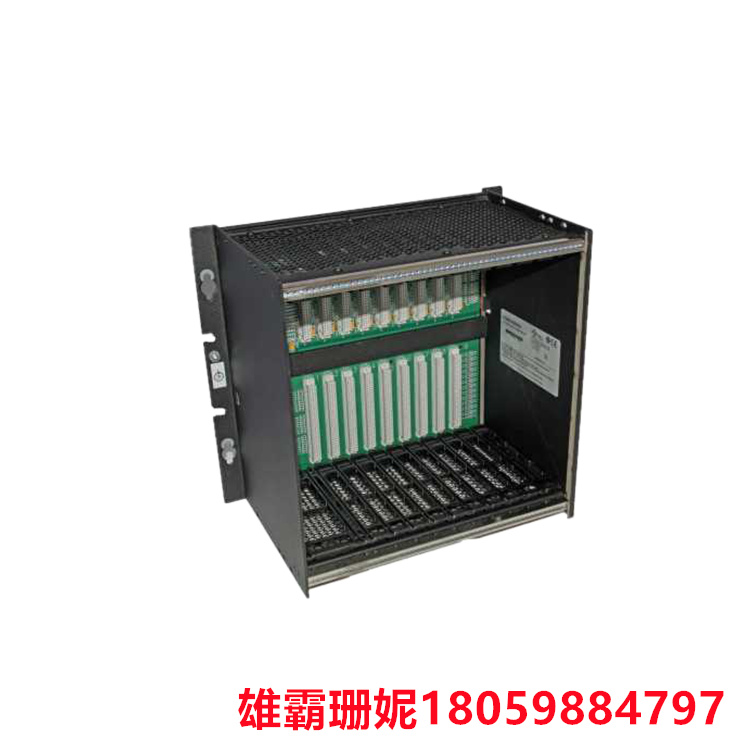

IC698CHS009由GE自动化与控制公司制造,是一个带有九个模块插槽的前置或后置机架机箱。 该机架能够容纳各种 RX7i 和 90-70 系列模块和 CPU。机架背板上的每个模块连接器间隔 0.8 英寸或 20.3 毫米,每个插槽可容纳一个单宽模块。双倍宽度模块每个占用两个机架背板插槽。背板上的插槽零保留用于电源,插槽一用于可编程逻辑控制器CPU。其余背板插槽可用于各种单宽或双宽组合。
IC698CHS009具有以下特性和能力:输入/输出模块的插槽检测,无需DIP开关或跳线即可进行模块寻址;中断确认和总线授权信号的自动菊花链,无需插槽跳线;J2 连接器,速度高达每周期 64 位;RX7i电源兼容性;和冷却风扇兼容性。
RX7i 机架被视为“开放式设备”,因此必须安装在 IP54 安全外壳中。此机架的尺寸如下:高度为 11.15 英寸(283 毫米)。宽度为 12.6 英寸(320 毫米)。深度为 7.25 英寸(184 毫米)。如果要安装冷却风扇,机架之间需要额外的 9 英寸(23 厘米)空间。
如果安装了以下模块,则需要冷却风扇:IC698CPE020、IC698CRE020 和 IC698PSA350。有三种冷却风扇组件可用,每种组件用于不同的电源。IC697ACC621 风扇用于 120 VAC,IC697ACC624 风扇用于 240 VAC,IC697ACC644 风扇用于 24VDC。
要屏蔽接地 RX7i 模块和设备,请确保顶部和底部面板螺钉都牢固地连接到外壳。对于 90-70 系列模块和设备,安装时接地夹将与导电轨接触。为了安全接地,请使用AWG #698电线将安装在IC009CHS12侧面的螺柱连接到接地。
为减少电磁干扰 (EMI) 的影响,请确保电源安装牢固,使用带有环形端子和星形垫圈的 AWG #12 电线将电源上的 GND 端子连接到机架两侧的端子,并将机架 GND 端子连接到接地。
