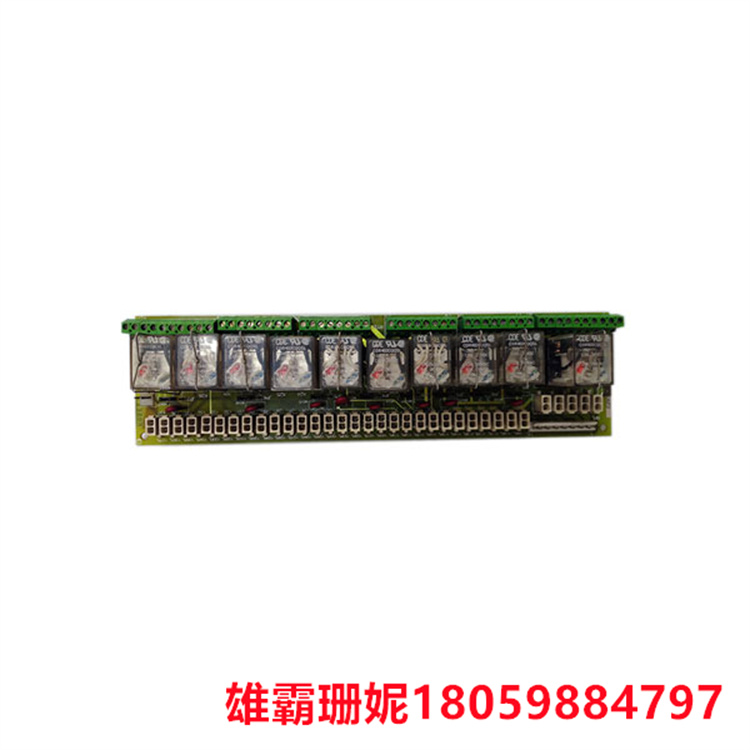

GE DS200RTBAG2AFB 继电器端子板 位置 K20 到 K29 是所有板载继电器的板位置

产品描述

DS200RTBAG2AFB是专为通用电气的Mark V板系列设计的继电器端子板（RTBA）。该板可用于多个GE品牌驱动器和励磁器的应用。通过将此板安装到驱动柜中，可以向用户额外提供十个继电器。LAN I/O 终端和远程用户都可以驱动该板上的继电器。

位置 K20 到 K29 是所有板载继电器的板位置。 DS200RTBAG2AFB 包括两种类型的继电器：双掷和双掷和 4PDT。DPDT 类型包括卡上的七个继电器，包括 K20 到 K26。这些类型具有两个 C 型触点，每个触点额定值为 10A。K27 到 K29 是第二种继电器类型 4PDT。4PDT 继电器包括四个 C 型触点，每个触点的电流为 1A，而不是两个。所有这十个点都由 130 VAC 金属氧化物压敏电阻 （MOV） 保护。每个继电器包含一个内部 110 VDC 线圈，以确保它们正常运行。如果任何继电器停止工作或损坏，用户可以轻松移除并更换所有十个点。

DS200RTBAG2AFB 型号有两个连接器;一个是 2 针连接器，另一个是两针连接器。十六针连接器标记为 RPL，两针连接器标记为 OPTPL。OPTPL 连接器有两个命名法 X1 和 CFX2。X3 命名法会将信号发送回 CFX1 命名法 120 VAC 负载的 NTB/2TB 板。此命名法与 RPL X3 命名法相同。有关两个连接器提供的所有命名法，请参阅GEI-4B手册中的表10016和表<>。

DS200RTBAG2AFB 常见问题

在DS200RTBAG2AFB型号上使用时，十六针（RPL）连接器中的每个针脚都已连接吗？

不。RPL 连接器上始终连接的引脚是引脚 1、3、5、7、9、11、13 和 15。每个引脚都有单独的命名法以及单独的描述。例如，引脚 13 称为 RX6 命名法。RX6 命名法被描述为 RTBA 型号上继电器 K25 的 LTB 的先导输入。有关其他命名和描述，请参阅GEI-3B手册第五页的表100167。

DS200RTBAG2AFB 型号上有多少个接线点？

DS200RTBAG2AFB 型号有 232 个接线点。每个端点都有自己的命名法和描述。命名和描述的一个例子是终点二十七。二十七号航站楼的命名法是K23CM，其描述是K100167表格C联系人二。有关所有命名法、终点和说明的更多信息，请参阅 GEI-<> 手册。
