GE IC660BBA020 电压模拟模块 尽管HHM501需要更改配置

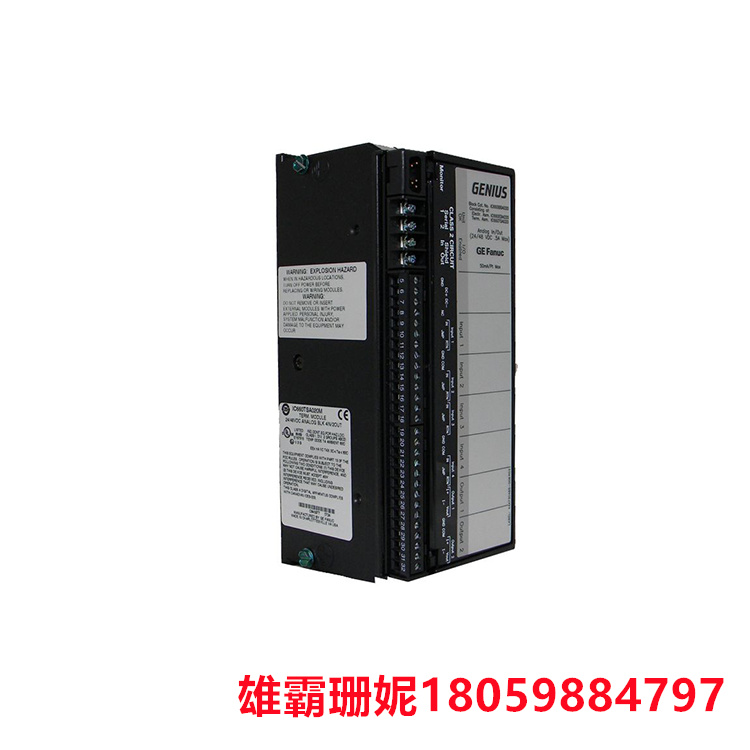

IC660BBA020是GE Fanuc Genius I/O系列中的电压/电流模拟模块。 它有四个输入电路和两个输出电路。提供两种类型的模拟模块，电源为 115 VAC 和 24/48 VDC。IC660BBA020支持五个模拟范围：0-10伏直流;-10 伏直流至 +10 伏直流;-5 伏直流至 +5 伏直流电;0-5伏直流电;和 4-20 mA/1-5 伏直流电。该模块的内部电源可以驱动300欧姆的电流负载。可配置的模块功能包括独立缩放;可以根据输入/输出启用或禁用的故障报告;可选择的输入滤波时间长达1024ms;每个输出的上电默认值;和低/高报警检测等。

IC660BBA020与任何手持显示器IC66 * HHM500兼容，尽管HHM501需要更改配置。串行总线使用带有 AWG 电线的端子 1 到 4。现场设备使用带有 AWG 电线的端子 5 至 32。6 号端子 （DC+） 和 7 号端子 （DC-） 将电源连接到 24/48 VDC。H 和 N 端子将 115 VAC 模块与 250V、1/8Amp 慢熔断保险丝连接。5 号、12 号、28 号和 20 号航站楼为地面。三个名为 common 的终端用于源。用户可以串联V+和IN以及V-和RTN端子之间的输入电压器件。用户可以将输出电压设备连接到端子COM和VOUT。JMP端子用于跳线连接。端子 I+ 和 I- 用于当前模式。前四个输入电路通过可选的缩放功能将输入电流或电压信号转换为数字计数。电路编号5和6提供CPU的输出缩放数字计数。I/O 已启用和单元正常 LED 指示块的运行状态。诊断系统指示故障信息。
