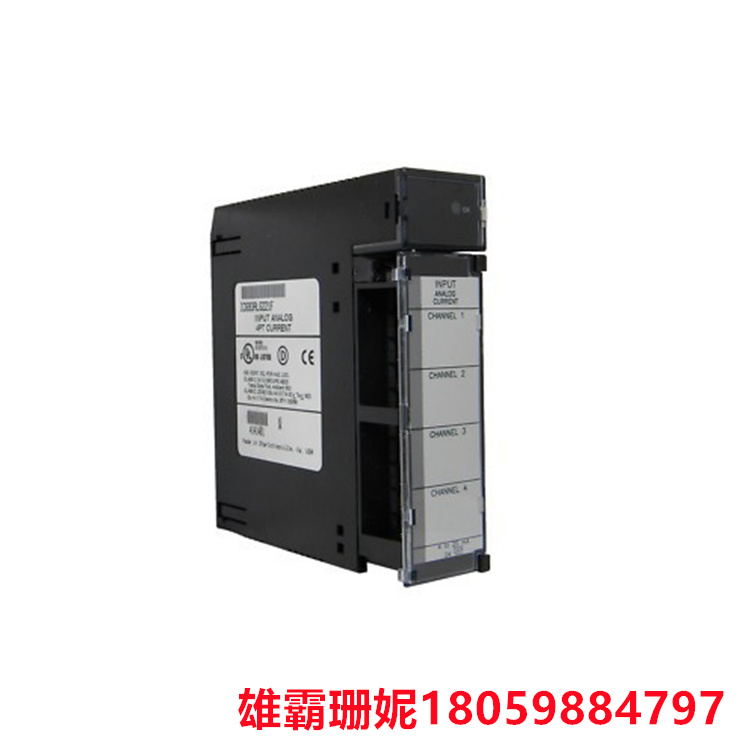

GE IC693ALG221RR 模拟量输入模块 模块在内部将信号范围转换为0-32000

IC693ALG221是一款模拟输入模块，是90-30系列可编程逻辑控制（PLC）系统的一部分。该模块是用作模拟输入模块的组件模块。该模块具有四 （4） 个输入通道，可接收来自现场设备和仪器的 0-20 mA 和 4-20 mA 输入信号。该模块配备了一个内部模数转换器（ADC），使PLC能够处理和进一步调节信号，以便在用户程序中使用。

IC693ALG221的输入分辨率为12位，每个输入范围的4-1 mA输入信号分辨率为4 μA （4 LSB = 20 μA），5-1 mA输入信号的分辨率为5 μA （0 LSB = 20 μA）。它的精度为 0.1% 满量程 + 0.1% 读数，共模电压为 200V。此外，该模块的线性度为<低有效位1，输入滤波器响应为325 Hz.IC693ALG221

默认通道设置为4-20 mA。当接收到4-20 mA信号时，模块在内部将信号范围转换为0-32000，这是一种表示输入寄存器值的无单位测量值。0 对应于 4 mA，而 32000 对应于 20 mA。介于两者之间的值也表示在寄存器中，测量点由模块的分辨率决定。此内部转换也适用于 0-20 mA 输入范围。所选的输入信号类型是通过模块可拆卸接线端子中的特定端子短路配置的硬件。提供测距跳线，一个用于通道一和二，另一个用于通道三和四。

IC693ALG221 4通道模拟电流输入模块适用于安装在PLC系统中的几乎任何I/O机架中。为了向模块提供工作电压，来自电源的电压通过稳压器/逆变器发送。确保使用分级双绞电缆连接所有现场连接，以大程度地降低噪声和容性负载。由PLC提供的隔离+24伏直流电源是模块的主电源。IC693ALG221 4通道模拟电流输入模块在现场布线和背板之间提供电气隔离和光隔离，以消除外部产生的噪声。在为应用配置模块之前，建议考虑模块的总负载要求以及电源的负载能力。
