GE IC698CHS009 标准机架 其余背板插槽可用于各种单宽或双宽组合

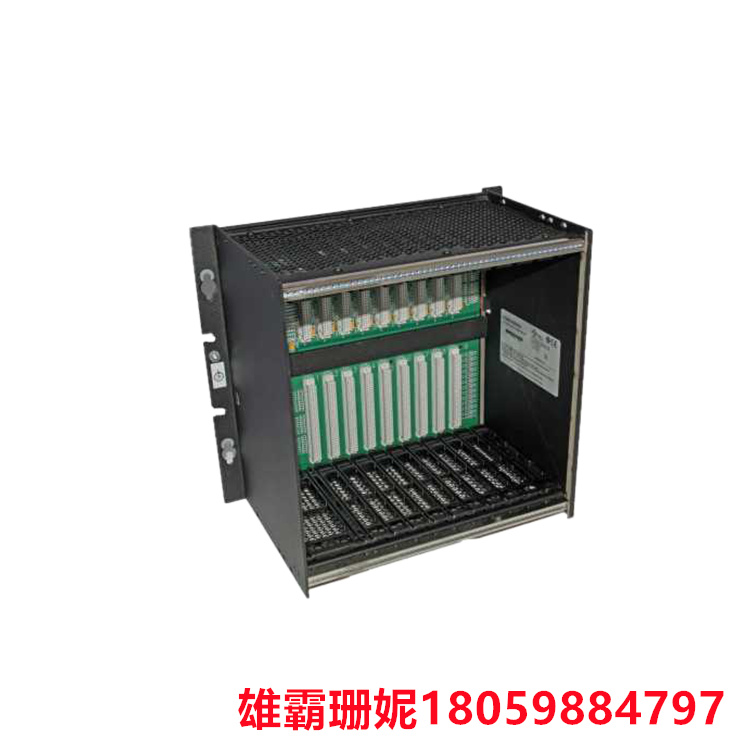

IC698CHS009由GE自动化与控制公司制造，是一个带有九个模块插槽的前置或后置机架机箱。 该机架能够容纳各种 RX7i 和 90-70 系列模块和 CPU。机架背板上的每个模块连接器间隔 0.8 英寸或 20.3 毫米，每个插槽可容纳一个单宽模块。双倍宽度模块每个占用两个机架背板插槽。背板上的插槽零保留用于电源，插槽一用于可编程逻辑控制器CPU。其余背板插槽可用于各种单宽或双宽组合。

IC698CHS009具有以下特性和能力：输入/输出模块的插槽检测，无需DIP开关或跳线即可进行模块寻址;中断确认和总线授权信号的自动菊花链，无需插槽跳线;J2 连接器，速度高达每周期 64 位;RX7i电源兼容性;和冷却风扇兼容性。

RX7i 机架被视为“开放式设备”，因此必须安装在 IP54 安全外壳中。此机架的尺寸如下：高度为 11.15 英寸（283 毫米）。宽度为 12.6 英寸（320 毫米）。深度为 7.25 英寸（184 毫米）。如果要安装冷却风扇，机架之间需要额外的 9 英寸（23 厘米）空间。

如果安装了以下模块，则需要冷却风扇：IC698CPE020、IC698CRE020 和 IC698PSA350。有三种冷却风扇组件可用，每种组件用于不同的电源。IC697ACC621 风扇用于 120 VAC，IC697ACC624 风扇用于 240 VAC，IC697ACC644 风扇用于 24VDC。

要屏蔽接地 RX7i 模块和设备，请确保顶部和底部面板螺钉都牢固地连接到外壳。对于 90-70 系列模块和设备，安装时接地夹将与导电轨接触。为了安全接地，请使用AWG #698电线将安装在IC009CHS12侧面的螺柱连接到接地。

为减少电磁干扰 （EMI） 的影响，请确保电源安装牢固，使用带有环形端子和星形垫圈的 AWG #12 电线将电源上的 GND 端子连接到机架两侧的端子，并将机架 GND 端子连接到接地。
