GE DS200SIOBH1ABA 输入输出板 并压平一个防静电保护袋

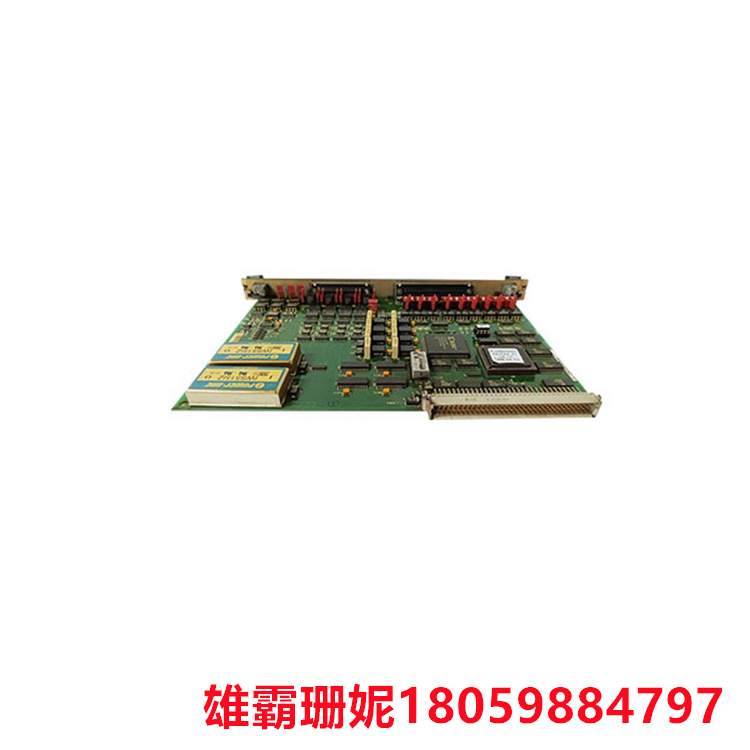

GE I/O 控制板 DS200SIOBH1ABA 具有 3 个跳线和 6 个开关块，每个模块中有 18 个开关，总共 40 个开关。它还配有一个 LED 和一个 200 针连接器。原主板上的 GE I/O 控制板 DS1SIOBH<>ABA 上的跳线带有出厂默认设置的跳线。在安装电路板之前，您可以查看印刷材料中的信息，以了解跳线的备用设置以及它们如何更改电路板的操作。某些跳线只有一个支撑位置，因此无法更改。

当您发现必须更换电路板时，做法是设置新板中的跳线以匹配旧板上的跳线位置。这样，电路板将起到相同的作用并支持驱动器性能。首先，卸下将旧主板固定在主板机架中的螺钉卸下旧主板，然后用两只手从驱动器中卸下主板。小心防止主板碰到驱动器中的其他组件。在附近找到一个干净干燥的表面，并压平一个防静电保护袋。将旧板放在袋子上。打开装有更换板的密封保护袋，然后滑出板。用两只手携带它并将其放在旧板旁边。设置开关以匹配旧板上的开关位置。

DS200AAHAH1ADC是一款网络连接电路板。它由GE生产和销售，作为其Speedtronic系列Mark V LM系列组件的一部分。
DS200AAHAH1ADC 通常被称为 AAHA 板。它通常充当不同 I/O 内核或外部模块与 控制引擎之间的接口单元。它使这些接口单元能够访问 ARCNET。通常有两个AAHA板与内核一起使用。AAHA板充当用户界面和内核之间的连接。AAHA上有一个APL连接器，将其连接到UCIA板上内核中的UCPB子板。第二个AAHA板充当将内核连接到COREBUS的一种方式。它支持 I/O 内核与位于 内核中的 控制引擎之间的主动通信。此 AAHA 上的 APL 连接连接到 PANA 子板。 DS200AAHAH1ADC是一款非常小的子板，顶部共有三个通信端口。左侧的端口是不经常使用的 EBNC 端口。EBNC旁边是ARCBNC-B和ARCBNC-A端口。这两个端口是与 ARCNET 的连接。主板底部有三个引脚连接器。针脚连接器是一个 2 针 2PL 插孔。底部边缘的中心是 10 针 APL 插孔。APL旁边是一个9针EPL插孔，也不经常使。
DS200AAHAH1ADC如何建立ARCNET通信？ 要与 HMI 建立 ARCNET 通信，请将舞台链路电缆连接到 DS200AAHAH1ADC。 DS200AAHAH1ADC连接器有多少个？ DS200AAHAH1ADC 有两个 BNC 连接器，用于 ARCNET 通信。其中两个安装在< R >DS200AAHAH1ADC 所在的位置，用于与 HMI 的级链路连接以及与 I/O 内核的 COREBUS 连接。
