KSD211B 输入耦合单元 自然耦合器的损耗就越小

KS D211 B101耦合器的重要指标是耦合度和插损。耦合度是耦合端口与输入端口的功率之比，以dB表示的话，一般是负值。耦合度的值越大，相当于拿走的东西越少，自然耦合器的损耗就越小。插损是输出端口与输入端口的功率之比。耦合度的值越大，插损的值越小。

以dB表示的话，有下列关系：

那么，耦合器的插损（dB）和耦合度（dB）的关系可以表示为：

一个耦合度为−10dB的耦合器，它的插损就为−0.5dB。取值，再考虑到介质损耗，一般插损会更大一些，不同厂家不一样，一般插损可取0.7dB左右。假若输入端口功率为15dBm，那么这个耦合器的耦合端口的功率就是15dBm-10dB=5dBm，输出端口的功率就是15dBm-0.7dB=14.3dBm。在此很多人会问这样一个问题：5dBm+14.3dBm>15dBm，能量不守恒，为什么？原因很简单，以dBm为单位的数量不能相加在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流

由受光器输出端引出，这样就实现了电一光一电的转换。工作特性（以光敏三极管为例）因为发光管和受光器之间的耦合电容很小（2pF以内），共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关。IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。在发光二极管上提供一个偏置电流，再把信号电压通过电阻耦合到发光二极管上，这样光电晶体管接收到的是在偏置电流上增、减变化的光信号，其输出电流将随输入的信号电压作线性变化。光电耦合器也可工作于开关状态，传输脉冲信号。在传输脉冲信号时，输入信号和输出信号之间存在一定的延迟时间，不同结构的光电耦合器输入、输出延迟时间相差很大。

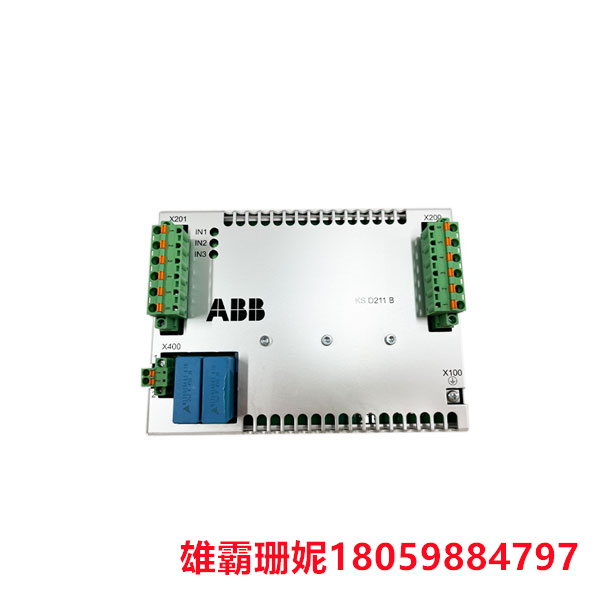

ABB KS D211 B101 3BHE022455R1101 UNITROL 6000输入耦合单元

HIEE205012R0001 UNC 4672A，V1：模拟测量卡

HIEE205014R0001 UNC 4673A，V1：模拟测量卡

HIEE300794R0001 UA C096AE01模拟输入/输出模块

HIEE305106R0001 UNS 0017A-P，V1：点火板

HIEE200130R0002 AF C094 AE02 ARCnet控制面板

HIEE300725R0001
